Scatola elettrica della gru

La nostra collaborazione con Manitowoc dimostra le nostre capacità di produzione di precisione nel campo delle attrezzature per gru e delle soluzioni di quadri elettrici.

Manitowoc è un produttore riconosciuto a livello mondiale di attrezzature per gru e sollevamento, con il suo portafoglio di prodotti che copre un'ampia gamma di gru a torre e altre soluzioni di sollevamento. La Igo M 24-19 è uno dei suoi modelli di gru automontanti, progettato per applicazioni come costruzioni e ristrutturazioni. Nell'ambito di questa collaborazione, Hehua Machinery Technology (Kunshan) Co., Ltd. ha fornito supporto di produzione personalizzato per un quadro elettrico chiave utilizzato nel sistema della gru.

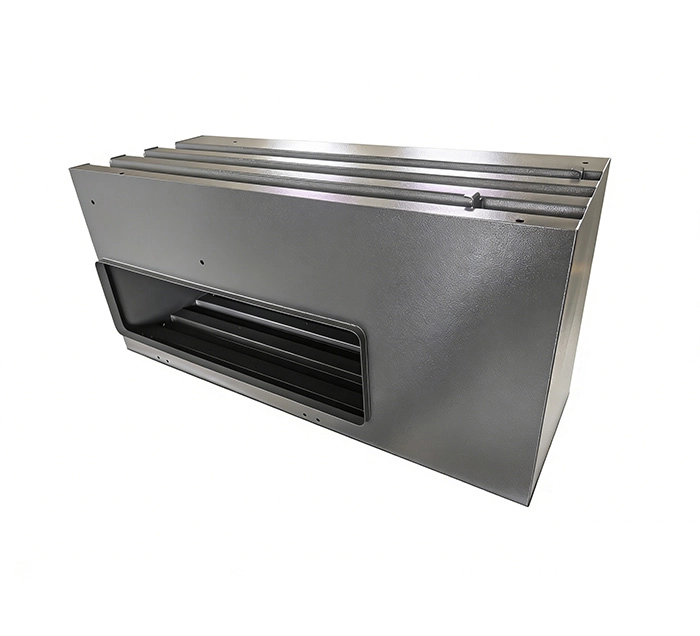

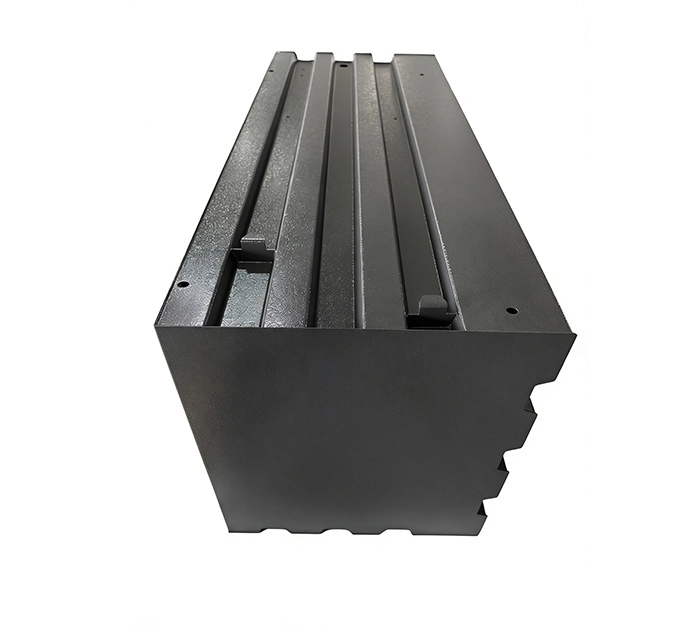

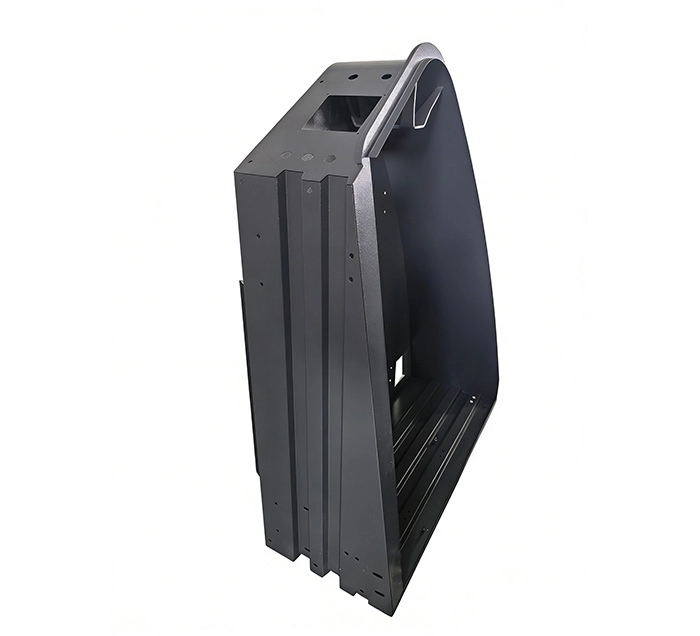

Il prodotto specifico è una scatola elettrica per gru – IGO M24-19 CC , con una dimensione complessiva di 1275 × 1070 × 450 mm e un peso parziale di circa 28 kg . La struttura principale è realizzata in acciaio inossidabile 304L , garantendo un'eccellente resistenza alla corrosione e durabilità strutturale per applicazioni industriali esigenti.

Per migliorare ulteriormente la resistenza alla corrosione, tutti i piccoli componenti, comprese cerniere, viti e altri componenti hardware , sono realizzati in acciaio inossidabile 316L o materiali con migliore resistenza alla corrosione , ad eccezione dei prigionieri. Questa selezione di materiali aiuta a garantire prestazioni affidabili e durata a lungo termine della scatola elettrica durante la sua vita utile.

Il processo produttivo inizia con il taglio laser della lamiera di acciaio inox secondo le dimensioni e le specifiche di progetto richieste. I componenti tagliati vengono quindi formati mediante piegatura per ottenere la geometria strutturale richiesta. Dopo aver preparato i singoli componenti, vengono eseguiti la saldatura e l'assemblaggio per completare la struttura principale dell'armadio e garantire un'accurata integrazione dei vari componenti.

Particolare attenzione è data all'accuratezza dimensionale, alla qualità della saldatura, all'allineamento strutturale e alla precisione dell'assemblaggio durante tutto il processo di produzione. Per un quadro elettrico di grandi dimensioni utilizzato su attrezzature per gru, il posizionamento accurato di pannelli, porte, cerniere, elementi di fissaggio e altri componenti strutturali è essenziale per garantire un'installazione regolare e un funzionamento affidabile.

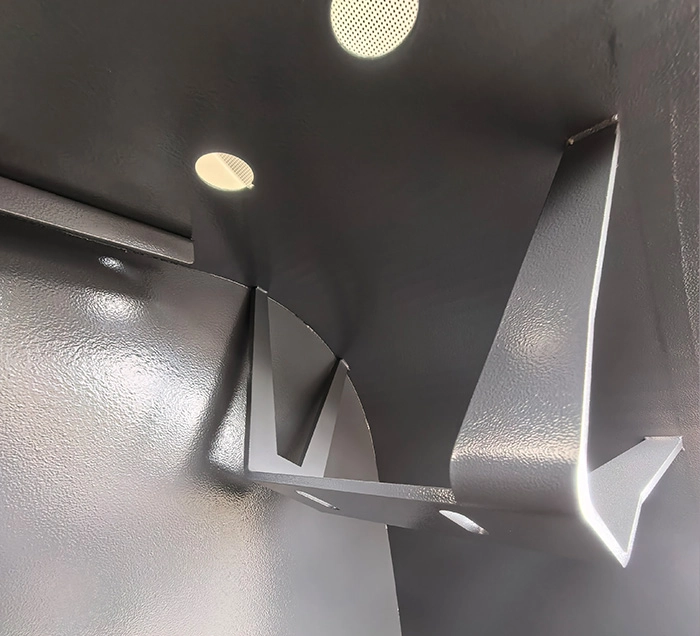

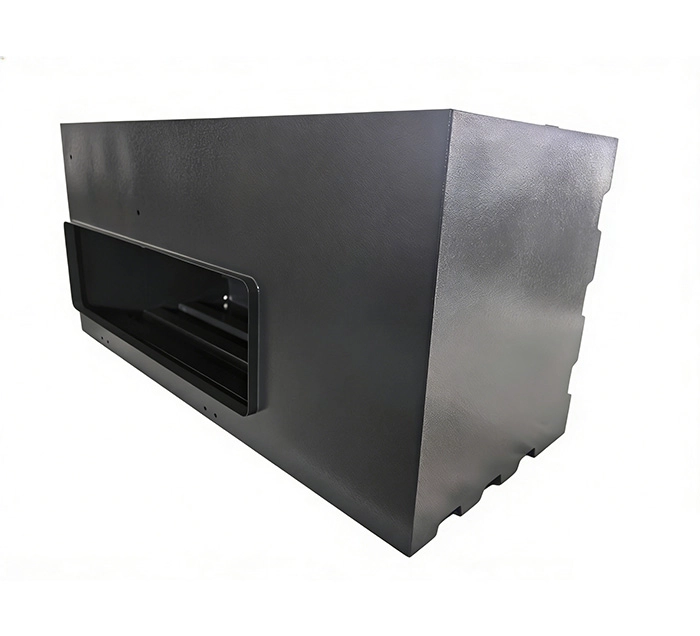

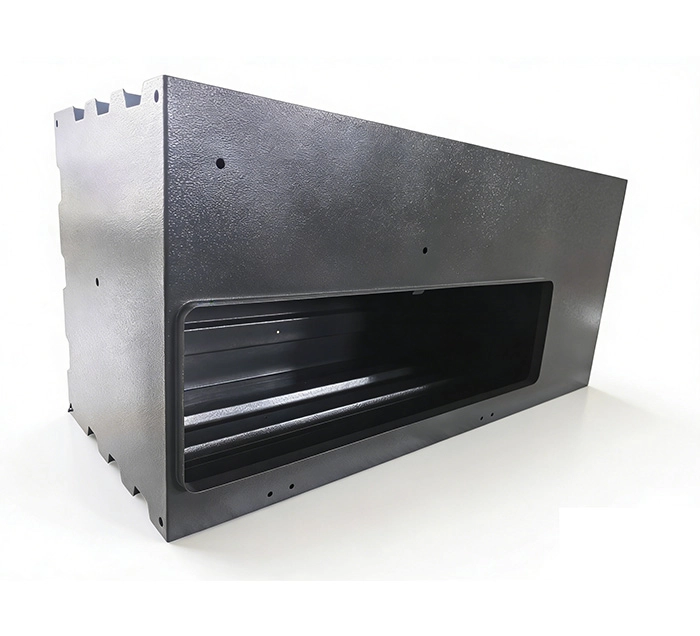

Dopo la fabbricazione e l'assemblaggio, la scatola elettrica viene sottoposta a un processo dedicato di verniciatura e trattamento superficiale . L'esterno è trattato con uno strato primario seguito da una finitura strutturata grigia RAL 7024 sia sulla superficie interna che esterna. Il rivestimento fornisce un'ulteriore protezione superficiale conferendo al contenitore finito un aspetto industriale coerente e durevole.

La combinazione di acciaio inossidabile 304L per la struttura principale e acciaio inossidabile 316L o materiali con maggiore resistenza alla corrosione per piccoli componenti riflette i severi requisiti del progetto in termini di prestazioni dei materiali e protezione dalla corrosione. Ciò è particolarmente importante per le attrezzature delle gru che possono essere esposte a diversi ambienti di lavoro industriali e all'aperto.

In qualità di partner di produzione di precisione, Hehua Machinery Technology (Kunshan) Co., Ltd. integra capacità di taglio laser, piegatura, saldatura, assemblaggio e verniciatura per fornire soluzioni di produzione complete per involucri elettrici personalizzati e componenti di apparecchiature industriali. Dalla selezione dei materiali e dalla fabbricazione di precisione al trattamento superficiale finale e all'assemblaggio, ogni fase viene attentamente controllata per soddisfare i requisiti tecnici e di qualità del cliente.

Questa collaborazione di successo con Manitowoc dimostra la nostra capacità di produrre scatole elettriche personalizzate in acciaio inossidabile con strutture complesse, requisiti materiali rigorosi ed elevati standard di protezione superficiale. Evidenzia inoltre la nostra esperienza nel supportare i produttori internazionali nel settore delle gru e delle attrezzature di sollevamento con una fabbricazione metallica affidabile e componenti di attrezzature personalizzati.
