1、Introduzione al processo | Quali problemi può risolvere lo stampaggio?
Produzione di massa ad alta velocità: stampo progressivo 200-800 volte/min, produzione giornaliera su turno singolo di 100.000-500.000 pezzi, costo inferiore del 60-80% rispetto alla lavorazione meccanica
Forma tridimensionale complessa: una combinazione di più stazioni di lavoro tra cui imbutitura profonda, punzonatura, flangiatura e sagomatura, ottenendo corpo della scatola, guscio, flangia e nervature di rinforzo
Dimensioni ad alta precisione: stampo progressivo di precisione ± 0,01 mm, precisione di posizione del foro ≤ 0,02 mm, assemblaggio diretto senza lavorazione secondaria
Superficie eccellente: superficie della lamiera laminata a freddo Ra ≤ 0,8 µm, la lamiera zincata/rivestita può ancora mantenere il suo aspetto originale dopo lo stampaggio
Risparmio di materiale: disposizione chiusa del materiale, tasso di utilizzo del materiale ≥ 85%, adatto per metalli preziosi e materiali sottili in acciaio inossidabile
2、Capacità
| Articolo | Specifica |
|---|---|
| Capacità massima di stampa | 25 t – 800 t Meccanica/1250 t Servo |
| Dimensione massima dello stampo | 2500 × 1200 mm (Stampiera Progressiva) |
| Spessore del materiale | 0,05 mm – 12 mm (Acciaio) / 0,1 mm – 8 mm (Acciaio inossidabile) / 0,1 mm – 10 mm (Alluminio) |
| Precisione di cancellazione | ±0,01 mm/Passo fori ±0,02 mm |
| Metodo di alimentazione | Alimentazione con servorullo, precisione del passo ±0,005 mm |
| Capacità batch | 1 – 1.000.000 di pezzi/lotto, cambio stampo < 15 min (sistema di bloccaggio rapido) |

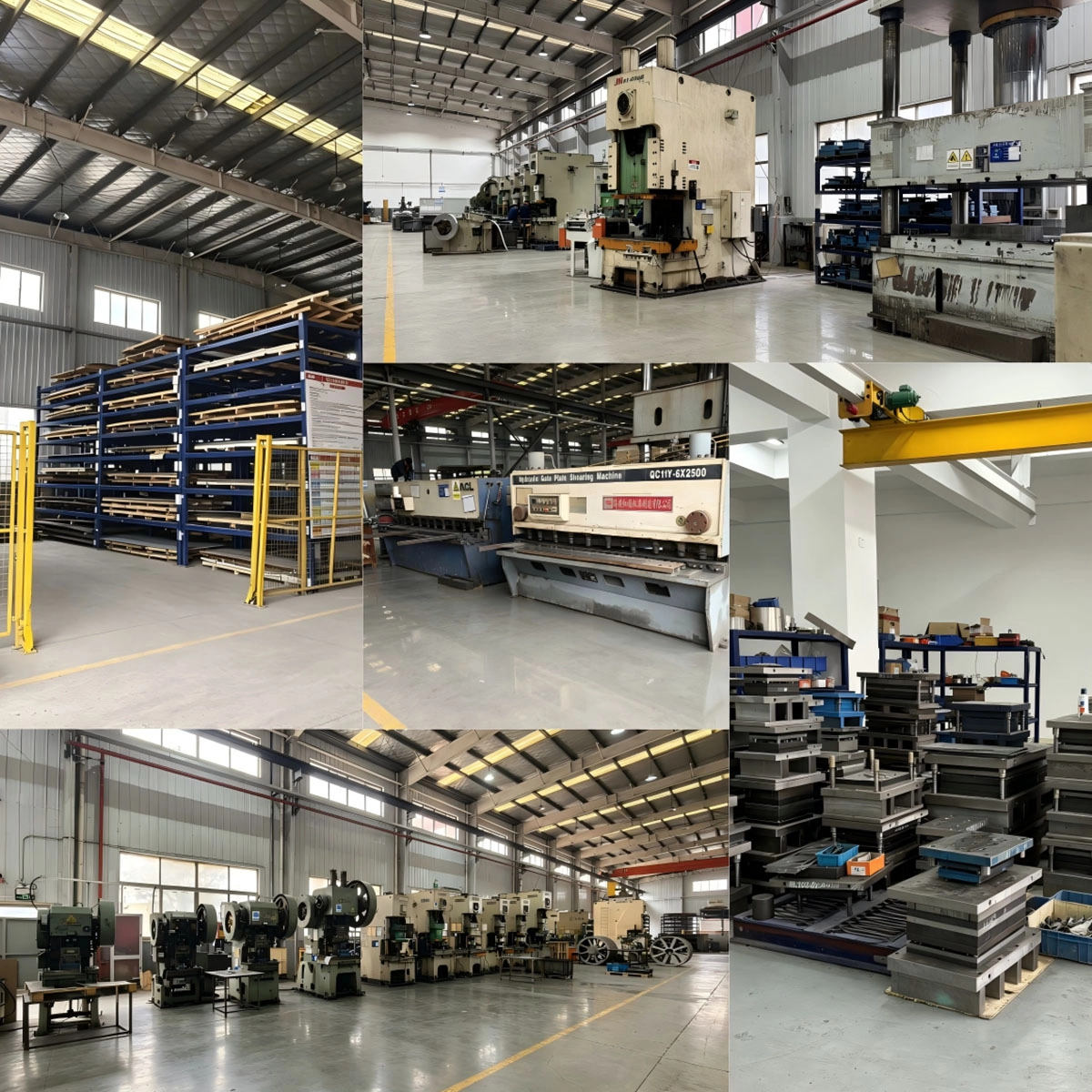

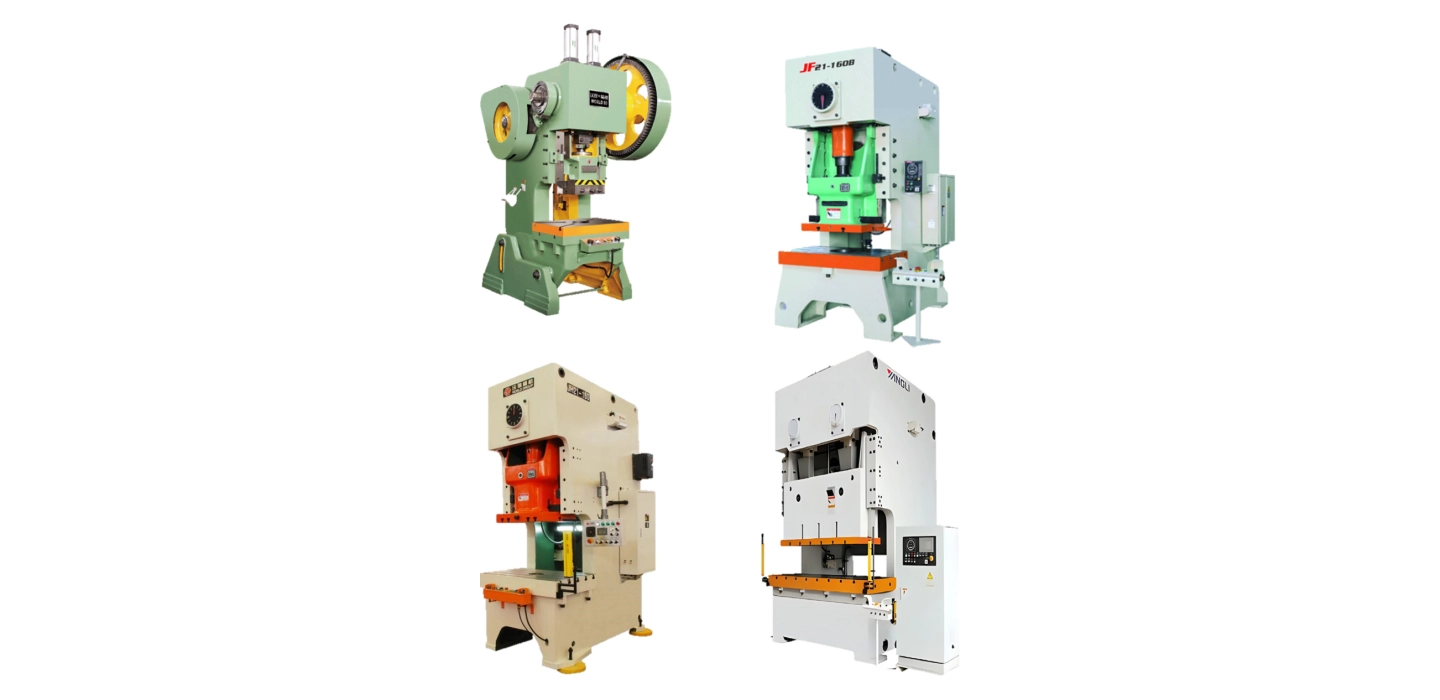

3、La nostra attrezzatura
AIDA NC1-800 (800 t)
Banco da lavoro 2500 × 1200 mm, servoregolazione della velocità 20-120 SPM
Adatto per l'imbutitura profonda di coperture automobilistiche di grandi dimensioni e la formatura di acciaio ad alta resistenza
AIDA NC1-200 (200 t) x 3 unità
800 × 800 mm, matrice progressiva ad alta velocità 200-600 SPM
Punzonatura di precisione, taglio materiale, nucleo in ferro motore, piastra molla connettore dedicata
Bruderer BSTA 125 (125 t)
Punzone svizzero ad alta velocità, 1250 SPM, distanza di passo di ± 0,005 mm
Connettore elettronico in acciaio inossidabile da 0,1 mm con design progressivo multistazione
Yamada Dobby 60 tx 6 unità
600 SPM, trasporto del materiale superiore e dell'unità di maschiatura all'interno dello stampo
Piccole parti di precisione, maschiatura nello stampo M1-M3 completata in una sola volta
Servopressa Hyson 125 t
Curva di corsa arbitraria, forza del raccordo a pressione a circuito chiuso ± 1%, adatta per formatura di precisione+rilevamento online
4、Casi di studio sullo stampaggio | Casi di stampaggio
Materiale: bobina di acciaio al silicio non orientato da 0,35 mm
Forma: diametro esterno 180 mm, 72 fessure, spessore 40 mm, rivetto impilato
Processo: stampo progressivo a 72 stazioni+rivettatura impilabile rotante+rilevamento bave online ≤ 0,02 mm
Risultato: Planarità ≤ 0,05 mm, perdita di ferro ≤ 2,4 W/kg, produzione mensile di 1,2 milioni di pezzi
Materiale: acciaio ad alta resistenza B340LA 4 mm
Forma: imbutitura profonda 3D+punzonatura laterale, tolleranza 3D ± 0,1 mm
Processo: servopressa da 800 tonnellate + braccio di trasferimento a tre assi, stampo di trasferimento a 7 stazioni
Risultato: la precisione di posizionamento del foro laterale è di 0,08 mm, non è richiesta alcuna lavorazione e la capacità di produzione annuale è di 800.000 set
Materiale: bronzo fosforoso C7521 da 0,2 mm
Forma: 128 pezzi costituiti da micro feritoie da 0,25 mm e rigonfiamenti convessi da 0,3 mm
Processo: punzonatrice ad alta velocità da 125 tonnellate, distanza passo 12 mm, 600 SPM
Risultato: le alette non presentano sbavature, l'efficacia della schermatura è >100 dB e la produzione mensile è di 5 milioni di pezzi
5、 Stampi e Automazione
Stampi progressivi/di trasferimento/compositi progettati autonomamente, formatura simulata MaxProgress, riduzione degli stampi di prova del 40%
Acciaio per stampi: SKD11, CD53, inserti in lega dura, con una durata di vita ≥ 100 milioni di volte
Integrato nella maschiatura dello stampo, nella rivettatura dello stampo e nello stampaggio a iniezione dello stampo per ridurre la post-elaborazione

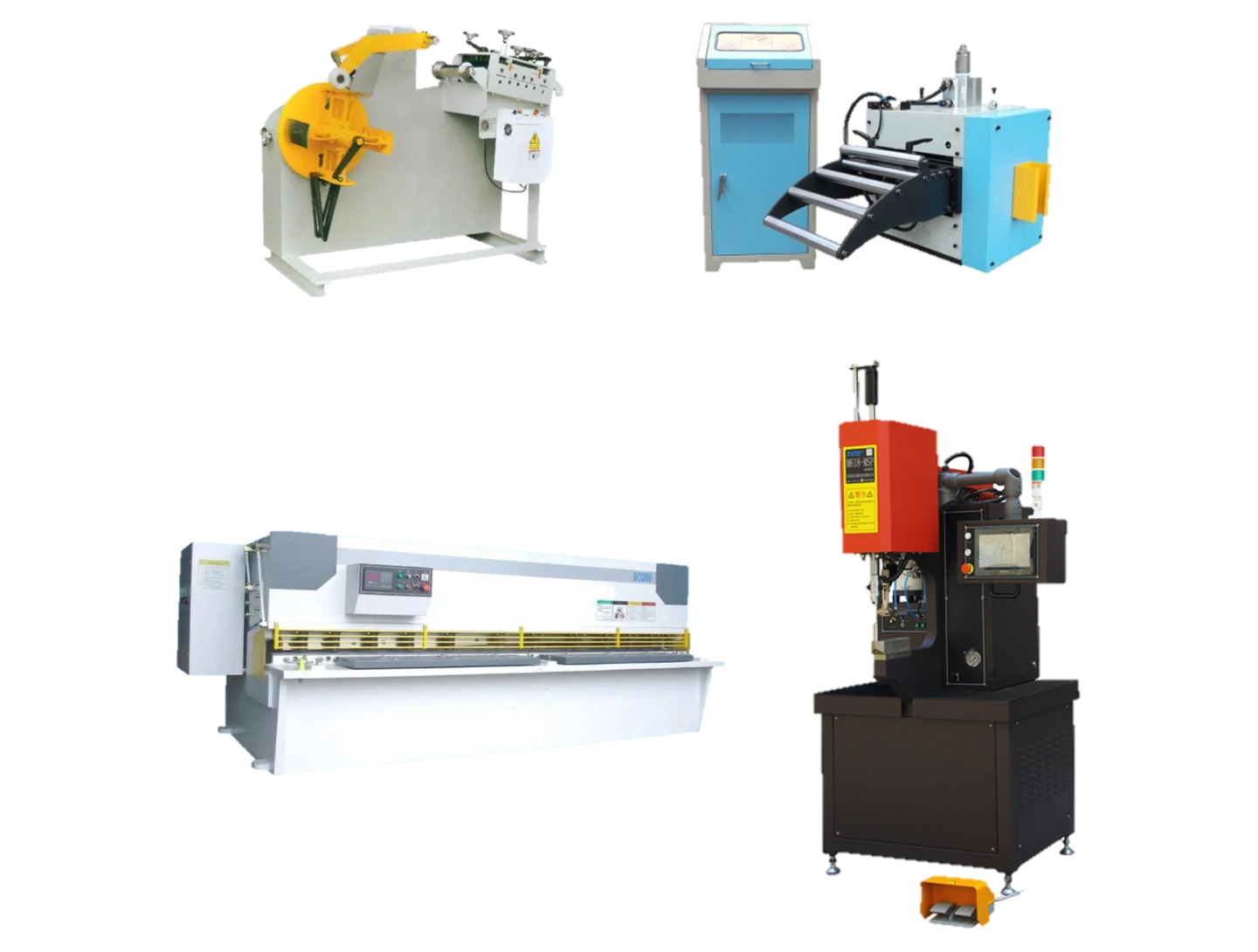

Robot+alimentazione visiva, cambio automatico del rotolo, tasso di utilizzo ≥ 85%
Rilevamento online: dimensioni visive+curva di pressione+rilevamento perdite, tasso di difetti ≤ 50 ppm
6、 Qualità e tracciabilità
Sistema di stampaggio automobilistico IATF 16949
Standard di precisione di punzonatura ISO 9013
Ogni lotto: primo pezzo a grandezza naturale+ispezione del 10%+confronto dell'ultimo pezzo, dati caricati automaticamente sul
codice QR MES+incisione visiva: numero di stampo+numero di rotolo+operatore, scansiona il codice per risalire al numero del forno della materia prima
Affidabilità della fiducia
Anni di esperienza nell'esportazione verso i mercati globali, dimostrano la nostra affidabilità in termini di qualità, logistica e conformità.
La gestione della qualità certificata e la produzione standardizzata garantiscono risultati affidabili e ripetibili per ogni ordine.
Quali tolleranze puoi raggiungere?
La nostra tolleranza standard per la lavorazione CNC è DIN-2768-1-f (fine) o +/-0,01 mm. Per requisiti di alta precisione, possiamo raggiungere tolleranze strette fino a +/- 0,005 mm a seconda della geometria e del materiale.
Quali finiture superficiali offrite?
Forniamo servizi completi di trattamento delle superfici, tra cui: Sabbiatura, anodizzazione (tipo ll, tipo III) lavorata a macchina (sbavata) lucidatura, lucidatura a specchio, verniciatura a polvere, verniciatura, incisione laser (logo/testo)
In quanto tempo posso ottenere un preventivo?
Inviaci i tuoi file 3D (STEP/IGES) e disegni 2D (PDF). Il nostro team di ingegneri li analizzerà e fornirà un preventivo dettagliato entro 6-12 ore.
Qual è il tempo di consegna tipico?
Prototipi: 3-7 giorni Produzione 10-20 giorni Offriamo anche un servizio rapido per progetti urgenti.
Fornite campioni prima della produzione di massa?
Sì, consigliamo sempre di realizzare un campione di pre-produzione per l'approvazione. Ti invieremo foto/video o ti spediremo il campione fisico per la verifica prima di eseguire il lotto completo.
Cosa succede se le parti non soddisfano le specifiche?
Abbiamo una rigorosa politica di controllo della qualità. Se le parti non soddisfano le specifiche del disegno, le rifaremo gratuitamente o forniremo un rimborso completo. Sosteniamo la nostra qualità al 100%.
Quali materiali potete lavorare?
Lavoriamo con un'ampia gamma di materiali tra cui: metalli, alluminio (6061, 7075), acciaio inossidabile (303, 304, 316), ottone, rame, titanio Plastiche: ABS, POM (Delrin), PEEK, nylon, policarbonato. Se hai bisogno di un materiale speciale, faccelo sapere.
