Quando si progettano parti metalliche per apparecchiature industriali, una piccola deviazione dimensionale può creare problemi successivamente nella produzione. I fori potrebbero non essere allineati con i punti di montaggio, i pannelli dell'involucro potrebbero lasciare spazi irregolari e le parti che sembrano accettabili singolarmente potrebbero non adattarsi insieme durante l'assemblaggio. Questi problemi sono particolarmente importanti quando si lavora con lamiere di acciaio inossidabile e alluminio, dove le proprietà dei materiali e la geometria della parte possono influenzare il risultato finale.
Comprendere i fattori alla base delle tolleranze del taglio laser aiuta gli ingegneri a preparare disegni più pratici, selezionare materiali adatti e stabilire requisiti di ispezione realistici prima dell'inizio della produzione. Per gli acquirenti OEM, questa conoscenza rende anche più semplice comunicare le aspettative tecniche con un partner per la fabbricazione di lamiere.
La tolleranza del taglio laser si riferisce alla differenza consentita tra una dimensione specificata su un disegno tecnico e la dimensione effettiva della parte finita. Determina quanto un bordo tagliato, un foro, una fessura o un profilo esterno devono corrispondere al progetto.
Ad esempio, se un disegno specifica una dimensione di 100 mm con una tolleranza di ±0,05 mm, la dimensione misurata accettabile sarà compresa tra 99,95 mm e 100,05 mm. L'adeguatezza di questa tolleranza dipende dalla funzione dell'elemento, dal materiale, dallo spessore della lamiera e dalle condizioni di taglio.
Non tutte le funzionalità richiedono lo stesso livello di precisione. Un foro di montaggio che individua un componente critico potrebbe richiedere un controllo più stretto rispetto a un bordo esterno coperto da un altro pannello. L'applicazione di tolleranze inutilmente strette a ogni dimensione può complicare la produzione e l'ispezione senza migliorare il prodotto finito.
Un disegno pratico dovrebbe identificare chiaramente le dimensioni critiche e distinguerle dalle dimensioni generali. Ciò consente ai team di progettazione e produzione di concentrare le risorse di ispezione sulle caratteristiche più importanti per l'adattamento, il funzionamento e l'assemblaggio.
L'acciaio inossidabile e l'alluminio sono entrambi ampiamente utilizzati nella fabbricazione industriale della lamiera, ma le loro proprietà fisiche creano considerazioni di lavorazione diverse.
L'acciaio inossidabile è apprezzato per la sua resistenza alla corrosione, robustezza e durata. Gradi come 304 e 316 sono comunemente selezionati per involucri di apparecchiature, coperture protettive e componenti esposti ad ambienti operativi difficili. Durante il taglio laser, i parametri di taglio devono essere adattati al grado e allo spessore del materiale per ottenere un bordo pulito e risultati dimensionali costanti.
L'alluminio è più leggero e offre un'utile resistenza alla corrosione e conduttività termica. Viene spesso selezionato per alloggiamenti leggeri, pannelli strutturali, staffe e componenti di apparecchiature in cui è importante ridurre la massa. Le sue caratteristiche termiche e le condizioni della superficie influenzano il processo di taglio, pertanto le impostazioni adatte per l'acciaio inossidabile non dovrebbero essere applicate automaticamente all'alluminio.
Per entrambi i materiali, la precisione non dipende solo dal laser stesso. La planarità della lamiera, la consistenza dello spessore, le condizioni del materiale, la velocità di taglio, l'apporto di calore, la geometria della parte e la stabilità della configurazione di produzione possono tutti influenzare le dimensioni finite.
Presso Hehua Machinery Technology (Kunshan) Co., Ltd., i requisiti di selezione dei materiali e di disegno sono considerati parte del più ampio processo di produzione della lamiera. L'abbinamento del metodo di taglio al materiale e alla progettazione del componente aiuta a stabilire un punto di partenza più affidabile per le successive operazioni di piegatura, saldatura e assemblaggio.
Lo spessore della lamiera è uno dei primi fattori che gli ingegneri dovrebbero considerare quando definiscono i requisiti di taglio laser. Le capacità di lavorazione della lamiera di Hehua coprono spessori da 0,5 mm a 12 mm, compresi acciaio laminato a freddo, acciaio zincato, acciaio inossidabile e lamiera di alluminio.
Tuttavia, un intervallo di spessori lavorabili non significa che ogni parte all'interno di tale intervallo raggiungerà la stessa tolleranza. I fogli sottili possono essere più suscettibili al movimento o alla distorsione durante la movimentazione, mentre i fogli più spessi possono richiedere parametri di taglio diversi per mantenere la qualità dei bordi e la consistenza dimensionale.
Anche la geometria della parte è importante. Componenti lunghi e stretti, fori ravvicinati, piccole fessure, angoli interni acuti e profili complessi possono presentare sfide diverse rispetto ai semplici pannelli rettangolari. Gli elementi posizionati vicini tra loro possono essere influenzati dall'accumulo di calore, mentre le sezioni strette possono essere più sensibili alla deformazione.
Quando preparano un disegno, gli ingegneri dovrebbero considerare la relazione tra lo spessore della lamiera e le dimensioni dell'elemento. I diametri dei fori, le larghezze delle fessure, i raggi degli angoli e le distanze tra elementi adiacenti devono essere esaminati rispetto al processo di produzione previsto anziché specificati in modo indipendente.
Per le parti complesse, una revisione tecnica prima della produzione può identificare potenziali problemi di taglio e formatura. La regolazione della posizione o della geometria di un elemento in fase di progettazione può essere più efficace che tentare di correggere un problema dimensionale dopo che le parti sono state prodotte.
La capacità di tolleranza dimensionale dichiarata da Hehua per il taglio laser è compresa tra ±0,03 e ±0,05 mm, a seconda del componente e delle condizioni di lavorazione applicabili. Ciò fornisce un utile riferimento per i progetti che richiedono uno stretto controllo dimensionale.
La tolleranza finale dovrà comunque essere confermata per il disegno reale. Il tipo di materiale, lo spessore, la dimensione complessiva della parte, la complessità del contorno, la posizione dell'elemento e il metodo di ispezione possono influenzare la praticità di un particolare requisito.
È anche importante distinguere le tolleranze del taglio laser dalle tolleranze di un assemblaggio completo. Un pannello piatto può soddisfare le dimensioni specificate dopo il taglio, ma le successive piegature, saldature e assemblaggi possono introdurre ulteriori variazioni dimensionali.
Ad esempio, la custodia di un'apparecchiatura può contenere più fori di montaggio e flange piegate. Le posizioni dei fori devono essere allineate con i componenti di accoppiamento, mentre gli angoli della flangia e le dimensioni complessive devono rimanere entro i requisiti di assemblaggio. Il solo rispetto della tolleranza di taglio non garantisce che l'intero involucro si adatti correttamente.
Questo è il motivo per cui la pianificazione delle tolleranze dovrebbe considerare l’intera sequenza di produzione. Per le parti che richiedono diverse operazioni, la revisione del disegno dovrebbe identificare le interfacce critiche e stabilire in che modo ciascun processo contribuisce alle dimensioni finali.
L'ispezione verifica se la parte finita soddisfa i requisiti definiti nel disegno tecnico. Il metodo appropriato dipende dalle dimensioni del componente, dalla complessità della sua geometria e dall'importanza delle dimensioni da controllare.
Le attività di ispezione comuni per le parti in lamiera tagliate al laser includono:
l Verifica delle dimensioni esterne e della lunghezza o larghezza complessiva rispetto al disegno.
l Misurazione dei diametri dei fori, delle larghezze delle fessure e delle distanze tra elementi critici.
l Esaminando i bordi tagliati per individuare bave, irregolarità e difetti visibili.
l Verificare lo spessore del materiale e confermare che il materiale fornito corrisponda al grado specificato.
l Revisione delle dimensioni critiche dopo la piegatura o altre operazioni quando influiscono sull'assemblaggio finale.
Per componenti complessi, l'ispezione con una macchina di misura a coordinate (CMM) può aiutare a verificare più dimensioni rispetto al disegno tecnico. L'ispezione del primo articolo è particolarmente utile quando si introduce una nuova parte o si modifica il suo design perché consente al team di identificare i problemi dimensionali prima di procedere con un ciclo di produzione più ampio.
Il processo di controllo qualità della lamiera di Hehua comprende l'ispezione dimensionale del primo articolo, controlli in-process e l'ispezione delle principali dimensioni di piegatura. I rapporti sulle dimensioni e i registri delle ispezioni estetiche possono supportare i requisiti di accettazione dei clienti.
Il piano di ispezione dovrebbe essere concordato prima della produzione, soprattutto per le parti con tolleranze strette o interfacce di assemblaggio impegnative. Requisiti chiari riducono l’incertezza su come verranno misurate le dimensioni e quali risultati determineranno l’accettazione.
Il taglio laser è spesso solo la prima fase nella produzione di un componente finito in lamiera. Dopo il taglio, le parti possono essere sottoposte a piegatura, stampaggio, rivettatura, saldatura, sbavatura e trattamento superficiale CNC prima dell'assemblaggio finale.
Ciascuna operazione può influire sulle dimensioni o sull'aspetto. La flessione introduce un ritorno elastico, che può influenzare gli angoli della flangia e le dimensioni complessive. La saldatura può causare distorsioni termiche localizzate, in particolare quando diversi componenti sono uniti in un involucro o in un assieme strutturale. La finitura superficiale può anche influenzare l'aspetto, la copertura dei bordi o l'adattamento di componenti strettamente abbinati.
Per questo motivo, le dimensioni critiche dovrebbero essere valutate nel contesto del pezzo finito piuttosto che solo nella fase di taglio. Un foro di montaggio situato vicino ad una curva, ad esempio, può richiedere particolare attenzione perché l'operazione di piegatura può influenzare la geometria circostante.
Hehua supporta la fabbricazione integrata di lamiere, tra cui taglio laser, piegatura CNC, rivettatura, saldatura, assemblaggio e trattamenti superficiali come verniciatura a polvere, spazzolatura e anodizzazione. Il coordinamento di queste operazioni aiuta a mantenere allineati i requisiti di produzione durante tutto il processo di produzione.
Quando richiedono un preventivo, gli acquirenti devono fornire i disegni tecnici più recenti, identificare le dimensioni critiche, specificare il materiale e lo spessore e descrivere eventuali requisiti di finitura superficiale o assemblaggio. I file tridimensionali nei formati STEP o IGES possono anche aiutare gli ingegneri a comprendere geometrie complesse ed esaminare potenziali problemi di produzione.
Un disegno chiaro fornisce al produttore una base pratica per valutare la fattibilità, pianificare la produzione e verificare i pezzi finiti. Prima di rilasciare un progetto, gli ingegneri dovrebbero verificare che la qualità e lo spessore del materiale siano specificati, che le dimensioni critiche siano chiaramente identificate e che le tolleranze richieste riflettano le effettive esigenze funzionali.
È altrettanto importante considerare come verrà assemblata la parte. Le interfacce di montaggio, i pannelli di accoppiamento, le posizioni dei dispositivi di fissaggio e le posizioni di piegatura devono essere esaminati insieme. Laddove più parti formano un assieme più grande, il controllo della relazione tra i singoli componenti può prevenire problemi che non sarebbero evidenti ispezionando ciascuna parte separatamente.
Per i nuovi progetti, la produzione di prototipi offre l'opportunità di verificare le dimensioni e l'idoneità dell'assemblaggio prima di impegnarsi in un lotto più grande. Qualsiasi modifica identificata durante questa fase può essere incorporata nei disegni e nel piano di produzione, riducendo la probabilità di ripetuti aggiustamenti durante la produzione di massa.
Hehua Machinery Technology (Kunshan) Co., Ltd. fornisce servizi di fabbricazione di lamiere per macchinari industriali, componenti automobilistici, trasporto ferroviario, settore aerospaziale, nuove apparecchiature energetiche e altre applicazioni di produzione di fascia alta. Supportata da un team tecnico professionale e da sistemi di gestione della qualità certificati, l'azienda collabora con i clienti sulla revisione dei disegni, sulla produzione di componenti, sul controllo dimensionale e sui requisiti di produzione integrati.
La scelta della giusta tolleranza inizia con la comprensione di come funzionerà un componente, quali dimensioni sono critiche e in che modo il materiale e le successive operazioni di produzione possono influenzare il risultato finale. Le parti in acciaio inossidabile e alluminio dovrebbero essere valutate in base alla loro geometria effettiva e alle condizioni di produzione piuttosto che fare affidamento su un unico valore di tolleranza per ogni applicazione.

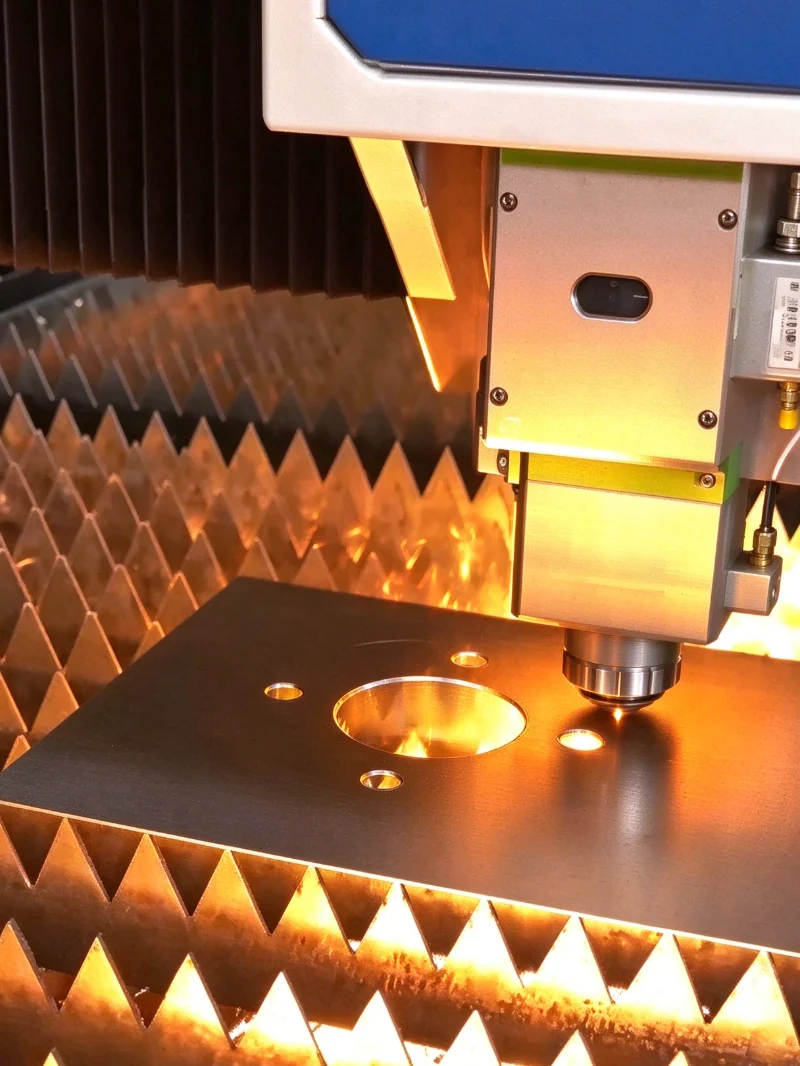

Per progetti che coinvolgono involucri personalizzati, staffe di montaggio, alloggiamenti protettivi o componenti in lamiera di precisione, Laser Cutting può fornire i profili iniziali necessari per un processo di fabbricazione coordinato. La condivisione di disegni, specifiche dei materiali, requisiti di spessore e dimensioni critiche consente al team di produzione di valutare la fattibilità e consigliare un approccio di produzione adeguato.
Con la lavorazione integrata della lamiera e il controllo della qualità dimensionale, Hehua Machinery Technology (Kunshan) Co., Ltd. supporta i clienti dallo sviluppo del prototipo fino alla produzione in batch, aiutando ad allineare la precisione di taglio con i requisiti del componente finito.
