La lamiera sottile è ampiamente utilizzata negli alloggiamenti delle apparecchiature, nelle staffe, nei telai, negli involucri, nelle coperture e nei componenti strutturali di precisione. Tuttavia, la saldatura di lamiere sottili può essere impegnativa. Un apporto di calore eccessivo può causare deformazioni, distorsioni, bruciature, deviazioni dimensionali o difetti superficiali visibili. Per i produttori che lavorano con tolleranze ristrette, il controllo della deformazione della saldatura è quindi altrettanto importante quanto il raggiungimento di una resistenza della saldatura sufficiente.
La saldatura laser fornisce una soluzione efficace per molte applicazioni su lamiere sottili perché concentra l'energia in una piccola area di saldatura e può ridurre l'esposizione al calore non necessaria. Se combinata con una corretta progettazione dei giunti, controllo delle attrezzature, parametri di saldatura, raddrizzatura, ispezione e finitura superficiale, la saldatura laser può aiutare i produttori a produrre assemblaggi di lamiere più stabili e coerenti.
Per Shanghai Hehua Machinery Technology Co., Ltd. , la saldatura è parte di un processo integrato di produzione dei metalli che comprende taglio, fabbricazione di dispositivi, saldatura, raddrizzatura, lavorazione secondaria CNC, ispezione e trattamento superficiale. Questo approccio consente di considerare la deformazione della saldatura fin dall'inizio del processo di produzione anziché correggerla solo dopo la saldatura.
Perché la lamiera sottile si deforma durante la saldatura?
La deformazione della saldatura è causata principalmente da riscaldamento e raffreddamento non uniformi. Quando un arco di saldatura o un raggio laser riscalda un'area localizzata, il metallo si espande. Quando l'area saldata si raffredda e si contrae, si sviluppano tensioni interne tra la zona riscaldata e il materiale circostante. Se queste sollecitazioni non vengono adeguatamente controllate, la lastra potrebbe piegarsi, torcersi, deformarsi o allontanarsi dalle dimensioni previste.
La lamiera sottile è particolarmente sensibile perché ha uno spessore del materiale inferiore per resistere allo stress termico. Un componente che appare piatto prima della saldatura potrebbe deformarsi visibilmente dopo diverse saldature.
I fattori comuni che influenzano la deformazione includono:
· Spessore della lamiera e tipo di materiale
· Apporto termico di saldatura
· Velocità di saldatura
· Configurazione congiunta
· Lunghezza e sequenza della saldatura
· Progettazione del bloccaggio e dell'attrezzatura
· Geometria della parte
· Numero e posizione delle saldature
· Requisiti di raddrizzatura post-saldatura
Per questo motivo, la semplice scelta di un processo di saldatura a bassa temperatura non è sufficiente. L'intero processo di saldatura deve essere progettato in base ai requisiti dimensionali finali del componente.

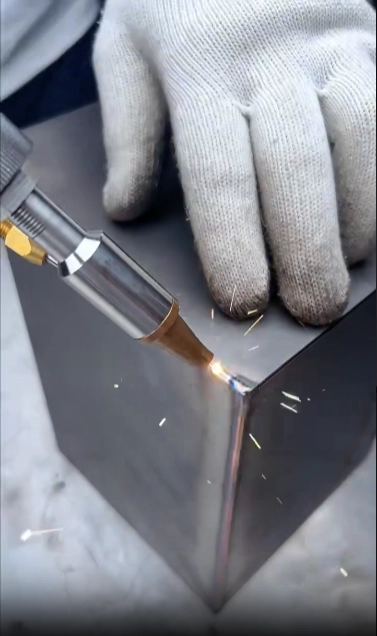

Uno dei principali vantaggi della saldatura laser è la sua fonte di calore concentrata. Rispetto ai processi di saldatura convenzionali, un laser può fornire energia a un’area relativamente piccola, contribuendo a limitare le dimensioni della zona interessata dal calore e a ridurre l’esposizione termica non necessaria.
Per la lamiera sottile, ciò può essere particolarmente utile quando il componente richiede un aspetto pulito e una precisione dimensionale controllata.
Tuttavia, la saldatura laser non elimina automaticamente la deformazione. Una potenza, una velocità di spostamento, una posizione focale, una preparazione del giunto o una sequenza di saldatura errate possono comunque provocare distorsioni termiche. La chiave è abbinare il processo di saldatura allo spessore del materiale, alla struttura del giunto, ai requisiti di carico e ai requisiti estetici della parte finita.
Presso Shanghai Hehua Machinery Technology Co., Ltd., il processo di saldatura viene selezionato in base ai requisiti effettivi di ciascun progetto. Oltre alla saldatura laser, l'azienda fornisce MIG/MAG, TIG/GTAW, saldatura a punti, saldatura d'angolo, saldatura ad arco sommerso, brasatura e saldatura automatica robotizzata. Ciò consente di adattare il metodo di saldatura a diversi spessori di lamiera e requisiti strutturali invece di forzare ogni progetto nello stesso processo.
Uno dei modi più efficaci per controllare la deformazione è affrontare il problema prima che la prima parte venga saldata.
Un progetto di saldatura adeguato dovrebbe considerare la posizione del giunto, le dimensioni della saldatura, la lunghezza della saldatura, la rigidità del componente, l'accesso per la torcia di saldatura o la testa laser e la direzione prevista della contrazione termica.
Hehua Machinery supporta la revisione dei disegni e l'ottimizzazione DFM della saldatura prima della produzione. L'azienda lavora con disegni CAD 2D e file 3D STEP, IGS, SolidWorks e UG. È inoltre disponibile il reverse engineering da campioni fisici per i clienti che necessitano di riprodurre componenti saldati esistenti.
Durante la revisione tecnica, è possibile valutare in anticipo i potenziali rischi di deformazione della saldatura e di fessurazione. Ciò aiuta a ridurre la necessità di ampie rilavorazioni dopo l'inizio della produzione.
I dispositivi svolgono un ruolo importante nel mantenere la posizione della lamiera sottile durante la saldatura. Senza un supporto sufficiente, un foglio può muoversi o deformarsi quando viene introdotto calore.
Un buon dispositivo dovrebbe trattenere saldamente il componente pur consentendo al processo di saldatura di procedere in modo efficiente. Un serraggio eccessivo, tuttavia, può anche creare tensioni residue indesiderate. Pertanto, la progettazione dell'attrezzatura dovrebbe basarsi sulla geometria e sulla sequenza di saldatura dell'assieme specifico.
Per progetti OEM e ODM personalizzati, Shanghai Hehua Machinery Technology Co., Ltd. può fornire la fabbricazione di attrezzature come parte del suo servizio di produzione integrato. Ciò è particolarmente utile per la produzione ripetuta in cui la consistenza dell'attrezzatura influisce direttamente sulla ripetibilità della saldatura.
L'apporto di calore è una delle variabili più importanti nel controllo della deformazione. Un'energia eccessiva può allargare la zona interessata dal calore e aumentare la contrazione termica dopo il raffreddamento.
Per la lamiera sottile, i parametri di saldatura devono essere attentamente adattati al tipo e allo spessore del materiale. L'acciaio al carbonio, l'acciaio zincato, l'acciaio inossidabile 304/316, la lega di alluminio, la ghisa, il ferro duttile e le leghe di rame hanno caratteristiche termiche e di saldatura diverse.
Il corretto equilibrio tra energia di saldatura e velocità di spostamento è essenziale. L'obiettivo non è semplicemente quello di utilizzare il minor apporto termico possibile, ma di ottenere un'adeguata penetrazione e resistenza della saldatura riducendo al minimo il carico termico non necessario.
Per la produzione in grandi volumi, la saldatura robotizzata può migliorare ulteriormente l'uniformità mantenendo ripetibili la velocità di spostamento, la posizione della torcia e la sequenza di saldatura.
La sequenza di saldatura può avere una grande influenza sulla forma finale di un assieme di lamiera sottile.
Se si eseguono saldature lunghe ininterrottamente in una direzione, la contrazione risultante potrebbe tirare il componente verso un lato. Alternare la direzione di saldatura, utilizzare saldature intermittenti ove consentito dal progetto o distribuire le saldature su aree diverse può aiutare a bilanciare lo stress termico.
La sequenza migliore dipende dalla geometria della parte e dai requisiti strutturali. Per i componenti di precisione, spesso è meglio determinare la sequenza di saldatura durante la fase di progettazione piuttosto che modificarla dopo che si è già verificata la distorsione.
Anche con parametri di saldatura ottimizzati, alcuni componenti potrebbero richiedere una raddrizzatura post-saldatura. Ciò è particolarmente rilevante per telai saldati, basi di apparecchiature, staffe, alloggiamenti e altri gruppi con severi requisiti dimensionali.
Hehua Machinery include la raddrizzatura post-saldatura tra le sue capacità produttive. Dopo la saldatura, gli assemblaggi possono essere controllati e corretti prima di passare alla lavorazione secondaria CNC o alla finitura superficiale.
L'azienda specifica tolleranze dimensionali complessive comprese tra circa ±0,1 e ±0,3 mm per i componenti applicabili, con planarità controllata a ≤0,03 mm/100 mm dopo la raddrizzatura, a seconda dei requisiti del progetto.
Questa combinazione di saldatura e raddrizzatura controllata fornisce un percorso più pratico per raggiungere i requisiti dimensionali finali rispetto al fare affidamento esclusivamente sulle regolazioni dei parametri di saldatura.
La riduzione della deformazione è solo una parte della qualità della saldatura. Un componente saldato deve inoltre soddisfare i requisiti di integrità della saldatura, precisione dimensionale e prestazioni specifiche dell'applicazione.
Presso la Shanghai Hehua Machinery Technology Co., Ltd., gli assemblaggi saldati vengono sottoposti all'ispezione dei materiali in entrata, all'ispezione in corso d'opera, ai controlli di raddrizzatura post-saldatura e al controllo di qualità finale. Le saldature vengono controllate per verificare la presenza di problemi quali porosità, inclusione di scorie e fessurazioni.
Per i componenti legati alla pressione è possibile eseguire test di tenuta all'aria e all'acqua. Per le saldature a pressione critica sono disponibili anche test con particelle magnetiche (MT), test a ultrasuoni (UT) e test idrostatici.
Queste procedure di ispezione sono particolarmente importanti per i componenti utilizzati in macchinari industriali, apparecchiature di compressione, macchine edili e altre applicazioni in cui le prestazioni di saldatura influiscono direttamente sull'affidabilità operativa.
Gli assemblaggi di lamiere sottili spesso richiedono qualcosa di più della semplice saldatura. A seconda dell'applicazione, potrebbero essere necessari molatura, lucidatura, sabbiatura, verniciatura a polvere, zincatura, anodizzazione, elettroforesi, ossido nero e altri trattamenti superficiali.
Il trattamento superficiale post-saldatura può migliorare la resistenza alla corrosione e l'aspetto, ma dovrebbe essere considerato anche durante il piano di produzione iniziale. Spruzzi di saldatura, spigoli vivi, eccessivi rinforzi di saldatura e deformazioni locali possono influenzare la finitura finale.
Hehua Machinery fornisce un trattamento post-saldatura integrato, consentendo ai clienti di combinare saldatura, raddrizzatura, lavorazione meccanica e finitura superficiale all'interno di un unico flusso di lavoro di produzione.
La deformazione controllata della saldatura è particolarmente importante per i componenti che devono adattarsi ad altre parti lavorate o assemblate.
Le applicazioni tipiche includono:
· Alloggiamenti in lamiera saldata
· Telai e alloggiamenti di pressione del compressore
· Basi dell'attrezzatura
· Supporti per macchine edili
· Staffe di montaggio di precisione
· Telai di macchinari industriali
· Strutture leggere in alluminio
· Involucri in acciaio inossidabile
· Assiemi saldati di tubi in pressione
· Componenti di apparecchiature a semiconduttore
· Nuove strutture per le apparecchiature energetiche
Con esperienza nei settori automobilistico, del trasporto ferroviario, aerospaziale, dell'energia eolica, dell'energia nucleare, dei macchinari industriali, delle apparecchiature per semiconduttori e delle nuove apparecchiature energetiche, Shanghai Hehua Machinery Technology Co., Ltd. è attrezzata per gestire sia lo sviluppo di prototipi che programmi di produzione più ampi.
Per le lamiere sottili, la deformazione della saldatura dovrebbe essere trattata come un problema di controllo del processo piuttosto che come un problema che può essere semplicemente risolto alla fine.
Un flusso di lavoro pratico inizia con la revisione del progetto e l'ottimizzazione del DFM, seguiti dalla selezione adeguata dei materiali, dalla progettazione dei dispositivi, dalla selezione del processo di saldatura, dal controllo dell'apporto termico, dalla pianificazione della sequenza di saldatura e dal raddrizzamento post-saldatura. L'ispezione dimensionale e i test di qualità della saldatura confermano quindi se l'assemblaggio finito soddisfa le specifiche richieste.
Questo approccio integrato è particolarmente prezioso per i progetti OEM e ODM in cui i clienti necessitano di dimensioni ripetibili, qualità di saldatura stabile e consegna affidabile su più lotti di produzione.
Shanghai Hehua Machinery Technology Co., Ltd. gestisce uno stabilimento di oltre 17.800 metri quadrati con più di 160 dipendenti e fornisce servizi di produzione ed esportazione end-to-end. Le sue capacità di qualità e saldatura sono supportate dalle qualifiche ISO 9001, IATF 16949, EN 15085 ed EN ISO 9606-1.
Per i produttori che cercano un partner per la saldatura di componenti in lamiera sottile, la soluzione giusta non è semplicemente scegliere una saldatrice. Si tratta di scegliere un processo completo in grado di controllare calore, deformazione, dimensioni, qualità della saldatura e requisiti post-saldatura.
Per discutere un progetto personalizzato di lamiera sottile, è possibile valutare la saldatura laser insieme alla saldatura MIG, TIG, a punti e robotica in base al materiale, allo spessore, al design del giunto, al volume di produzione e alle tolleranze richieste. Grazie alle capacità integrate di saldatura e produzione secondaria, Shanghai Hehua Machinery Technology Co., Ltd. può supportare progetti dalla revisione dei disegni e dal campionamento dei prototipi fino alla produzione, all'ispezione, al trattamento superficiale e all'esportazione.
