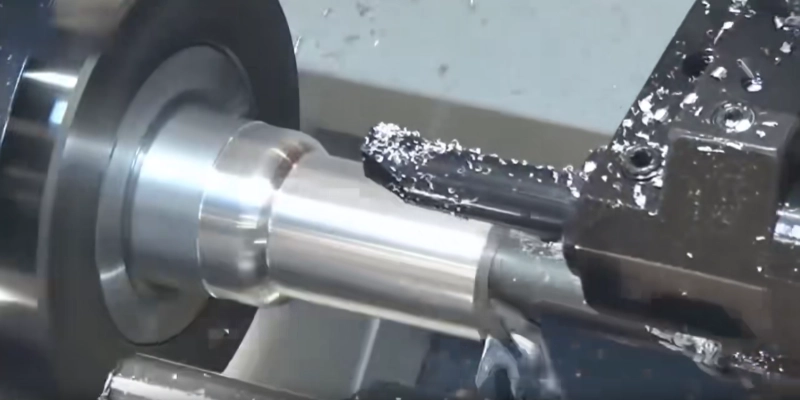

La tornitura di precisione non si ottiene solo con il tornio CNC. Dipende dalla collaborazione tra revisione del disegno, stabilità del materiale, selezione dell'utensile, sequenza di lavorazione, controllo del processo e ispezione dimensionale. Questo articolo spiega come i servizi di tornitura possono raggiungere tolleranze di tornitura strette fino a ±0,005 mm per parti meccaniche personalizzate impegnative.
Quando un pezzo lavorato su misura necessita di un albero e di un foro per adattarsi correttamente, di una scanalatura di tenuta per mantenere la pressione o di una superficie di montaggio per soddisfare severi requisiti dimensionali, il processo di lavorazione deve essere controllato dalla prima operazione fino all'ispezione finale. Per i componenti industriali, piccole deviazioni dimensionali possono influire sull'assemblaggio, sulla tenuta, sulla resistenza all'usura e sulle prestazioni complessive dell'apparecchiatura.
Presso Hehua Machinery Technology (Kunshan) Co., Ltd., la lavorazione CNC è organizzata attorno a questo processo completo anziché considerare la tornitura come un'operazione isolata. L'azienda fornisce tornitura CNC insieme a fresatura, alesatura, foratura, maschiatura, alesatura e altri processi di lavorazione per supportare componenti personalizzati complessi.
Non tutti i componenti lavorati richiedono la stessa tolleranza. Per le parti strutturali generali può essere sufficiente una tolleranza più ampia. Tuttavia, i componenti che prevedono accoppiamenti precisi di alberi e fori, sedi di cuscinetti, scanalature di tenuta, connessioni filettate o superfici di pressione spesso richiedono un controllo dimensionale molto più rigoroso.
La capacità di tornitura CNC offerta attraverso i servizi di tornitura raggiunge un intervallo di tolleranza compreso tra ±0,005 e ±0,02 mm, a seconda del design della parte, del materiale, della geometria e dei requisiti di lavorazione. Questa gamma offre agli ingegneri la flessibilità di definire le tolleranze in base ai requisiti funzionali effettivi invece di applicare specifiche inutilmente rigide a ogni dimensione.
Ad esempio, un albero di precisione potrebbe richiedere uno stretto controllo del suo diametro esterno in modo che si adatti correttamente a un cuscinetto o a un componente di accoppiamento. Un componente relativo alla tenuta può richiedere dimensioni precise della scanalatura per mantenere la tenuta prevista. Negli accessori meccanici resistenti alla pressione, la coerenza dimensionale è particolarmente importante perché il pezzo finito deve funzionare in modo affidabile sotto carichi operativi.
Il raggiungimento di una tolleranza stretta inizia con la comprensione del disegno. Un programma CNC può seguire le dimensioni fornite, ma un progetto mal considerato può comunque creare inutili difficoltà di lavorazione, problemi di accesso agli utensili, rischi di deformazione o cicli di produzione inefficienti.
Hehua supporta disegni CAD 2D e formati 3D comuni tra cui STEP, IGS, SolidWorks e UG. Gli ingegneri professionisti possono rivedere i disegni entro 24 ore e identificare potenziali rischi di lavorazione prima dell'inizio della produzione.
Questa revisione può riguardare dimensioni critiche, tolleranze di lavorazione, sistemi di fori, spessore delle pareti, accessibilità degli utensili, allocazione delle tolleranze e sequenza di produzione. Per i nuovi prodotti, il team può anche fornire l'ottimizzazione del processo DFM per contribuire a migliorare la producibilità e ridurre i costi di produzione evitabili.
Questo approccio è particolarmente utile per i progetti OEM in cui il cliente può fornire solo un disegno o un campione fisico. È inoltre possibile supportare il reverse engineering e la standardizzazione dei disegni per componenti non standard, parti di apparecchiature obsolete e localizzazione di parti importate.
La stessa strategia di lavorazione non può essere applicata semplicemente a tutti i materiali. Metalli e tecnopolimeri diversi rispondono in modo diverso alle forze di taglio, al calore, agli utensili e alle condizioni di lavorazione.
La gamma di materiali disponibili comprende ghisa duttile come QT450-10 e QT700-2, ghisa grigia come HT250 e HT300, acciaio al carbonio, acciaio legato, acciaio inossidabile 304 e 316, leghe di alluminio, ottone, rame rosso, POM, nylon, acrilico e altri tecnopolimeri.
Il comportamento del materiale ha un effetto diretto sulla stabilità della lavorazione. L'acciaio inossidabile, ad esempio, richiede parametri di taglio e utensili adeguati per gestire il calore e l'incrudimento. L'alluminio richiede attenzione alle condizioni dell'utensile e all'evacuazione dei trucioli. La ghisa e la ghisa duttile richiedono attrezzature e impostazioni di processo adeguate per mantenere la consistenza dimensionale e gestire le particelle abrasive.
Per i lotti di produzione, Hehua può fornire analisi dello spettro dei materiali e rapporti sui test delle proprietà meccaniche, con informazioni sui materiali conservate per la tracciabilità. Ciò è importante quando le parti vengono utilizzate in apparecchiature in cui la consistenza del materiale è parte dei requisiti di qualità.
Un componente tornito di precisione può richiedere operazioni aggiuntive prima di essere pronto per l'assemblaggio. Un albero potrebbe richiedere la foratura, la maschiatura, la fresatura o la lavorazione della sede della chiavetta. Un componente della valvola può richiedere più fori e passaggi intersecanti. Un accessorio resistente alla pressione può combinare superfici tornite con caratteristiche di montaggio di precisione.
Per questo motivo, la capacità di lavorazione di Hehua comprende torni CNC, centri di lavoro verticali e orizzontali, centri compositi di tornitura-fresatura, alesatrici CNC e centri di maschiatura.
L'azienda può integrare tornitura, fresatura, alesatura, foratura, alesatura, maschiatura, smussatura e rullatura all'interno del proprio flusso di lavoro di lavorazione. Mantenere queste operazioni sotto controllo di produzione aiuta a ridurre le deviazioni dimensionali che possono verificarsi quando un componente si sposta tra più fornitori.
Per le parti complesse, ciò è particolarmente utile perché la relazione tra le diverse superfici lavorate può essere altrettanto importante quanto la tolleranza di un singolo diametro. Il mantenimento di una sequenza di lavorazione controllata aiuta a preservare la precisione della posizione e riduce la movimentazione secondaria non necessaria.
La stretta tolleranza di lavorazione deve essere misurata, non semplicemente dichiarata. Ecco perché il controllo dimensionale è una parte essenziale della produzione CNC di precisione.
Hehua utilizza l'ispezione CMM insieme all'ispezione del primo articolo, all'ispezione regolare durante il processo e all'ispezione finale. Le dimensioni chiave possono essere sottoposte a ispezione al 100%, con un rapporto di ispezione dimensionale completo fornito con la spedizione quando richiesto.
Per un componente prodotto con una tolleranza di tornitura di ±0,005 mm, l'ispezione aiuta a confermare se la dimensione effettiva rimane entro l'intervallo specificato. L'attrezzatura CMM è particolarmente utile quando un componente contiene più dimensioni critiche, relazioni di posizione o requisiti geometrici difficili da verificare in modo affidabile con i soli strumenti di misurazione di base.
Le specifiche di lavorazione includono anche tolleranze di fresatura da ±0,008 a ±0,03 mm, tolleranza di alesatura fino a ±0,005 mm e tolleranza di foratura e maschiatura di ±0,02 mm. La rugosità superficiale può variare da Ra0,8 a Ra3,2 a seconda dell'applicazione, mentre la planarità può essere controllata fino a ≤0,02 mm/100 mm.
Queste pratiche di ispezione forniscono una connessione più chiara tra i requisiti di disegno e il componente consegnato.
La tornitura CNC di precisione è comunemente richiesta per componenti in cui l'adattamento dimensionale influisce direttamente sul funzionamento dell'apparecchiatura. Le applicazioni tipiche includono sedi di cuscinetti, flange di tenuta, boccole resistenti all'usura, staffe di montaggio di precisione, blocchi cilindri, blocchi valvole, gusci resistenti alla pressione e altri accessori meccanici.
Le applicazioni servite da Hehua includono apparecchiature per compressori, macchine edili, apparecchiature pneumatiche, componenti automobilistici, sistemi idraulici, trasporto ferroviario, apparecchiature per l'energia eolica e altri macchinari industriali.
Per i componenti resistenti alla pressione, l'accuratezza dimensionale può collaborare con la selezione dei materiali, la qualità della lavorazione e l'ispezione per produrre un componente adatto a condizioni operative impegnative. Per le applicazioni automobilistiche e di apparecchiature di fascia alta, una qualità di produzione costante è importante anche quando la stessa parte deve essere fornita ripetutamente durante un ciclo di produzione prolungato.
La lavorazione di precisione non si limita al lavoro di prototipi unici. Un utile partner di lavorazione CNC dovrebbe essere in grado di mantenere la coerenza del processo quando un progetto passa dalla campionatura alla produzione di prova e quindi alla produzione di massa.
Hehua supporta il campionamento rapido entro 3-7 giorni per i progetti applicabili e fornisce supporto tecnico individuale durante tutto il processo. I suoi impianti di produzione comprendono più di 10 centri di lavoro CNC e una gamma completa di attrezzature CNC, supportate da capacità interne di fusione e forgiatura.
La capacità di produzione mensile può raggiungere più di 50.000 pezzi, consentendo allo stesso flusso di lavoro di lavorazione di supportare sia lo sviluppo di piccoli lotti che programmi di produzione più ampi. Gli ordini convenzionali vengono generalmente consegnati entro 15-30 giorni, mentre gli ordini urgenti possono ricevere una pianificazione prioritaria a seconda delle condizioni di produzione.
Questa struttura di produzione è utile per i clienti OEM che necessitano di passare da un prototipo convalidato a una produzione ripetuta stabile senza modificare il processo di produzione o il fornitore a metà del progetto.
Il raggiungimento di una tolleranza di tornitura di ±0,005 mm è il risultato del controllo di più fattori contemporaneamente. La revisione dei disegni stabilisce i requisiti di lavorazione, il controllo dei materiali fornisce un punto di partenza stabile, attrezzature e strumenti CNC adeguati mantengono la coerenza del processo e l'ispezione CMM verifica le dimensioni finite.
Con le sue capacità di lavorazione, ispezione, fusione, forgiatura, assemblaggio e trattamento superficiale, Hehua Machinery Technology (Kunshan) Co., Ltd. fornisce un percorso di produzione integrato per i clienti che richiedono parti meccaniche personalizzate.
Per progetti che coinvolgono alberi di precisione, sedi di cuscinetti, componenti di tenuta, blocchi valvole, accessori resistenti alla pressione o altre parti tornite con tolleranze strette, i servizi di tornitura possono essere combinati con processi CNC complementari per soddisfare i requisiti di disegno completi anziché trattare la tornitura come un'operazione autonoma.
Collegando revisione tecnica, produzione CNC, ispezione dimensionale e tracciabilità dei lotti all'interno di un unico flusso di lavoro, i servizi di tornitura possono fornire una soluzione pratica per parti personalizzate in cui la coerenza dimensionale è importante dal primo campione fino alla produzione di massa.
