I componenti meccanici resistenti alla pressione spesso funzionano in condizioni in cui la precisione dimensionale e la coerenza della produzione influiscono direttamente sulle prestazioni delle apparecchiature. Un blocco valvola, una flangia di tenuta, una sede del cuscinetto, un blocco cilindri o un accessorio del compressore possono sembrare semplici dall'esterno, ma i suoi fori interni, le superfici di accoppiamento, le filettature e le caratteristiche di tenuta possono richiedere una lavorazione attentamente controllata.

Per queste applicazioni, i servizi di tornitura non riguardano semplicemente la rimozione di materiale da un pezzo rotante. Il processo di tornitura deve adattarsi al materiale, alla geometria, ai requisiti di pressione, alle specifiche di tolleranza e alle successive operazioni di lavorazione del componente. Un processo stabile è particolarmente importante quando lo stesso componente deve passare dalla produzione di prototipi alla produzione ripetuta o di massa.

Presso Hehua Machinery Technology (Kunshan) Co., Ltd., la tornitura CNC fa parte di un sistema di lavorazione di precisione più ampio che comprende fresatura, alesatura, foratura, maschiatura, alesatura e lavorazione multiasse. Ciò consente di produrre parti meccaniche resistenti alla pressione attraverso una sequenza controllata invece di fare affidamento su più fornitori di lavorazione indipendenti.

Perché le parti resistenti alla pressione richiedono una lavorazione attenta

Un componente resistente alla pressione deve mantenere la forma progettata e i punti di connessione durante il funzionamento. Anche quando il materiale stesso ha una resistenza meccanica sufficiente, uno scarso controllo dimensionale può creare problemi durante l'assemblaggio o la manutenzione.

Ad esempio, una flangia di tenuta può richiedere superfici di accoppiamento e dimensioni della scanalatura precise. La sede di un cuscinetto necessita del corretto rapporto tra il suo foro e le superfici circostanti. Un blocco valvola idraulica può contenere diversi fori intersecanti che devono essere posizionati correttamente. Un accessorio per compressore può combinare diametri torniti, sezioni filettate, superfici di montaggio e caratteristiche di tenuta in un unico componente.

Questi requisiti rendono la precisione della lavorazione parte integrante del design funzionale e non semplicemente uno standard di qualità estetica.

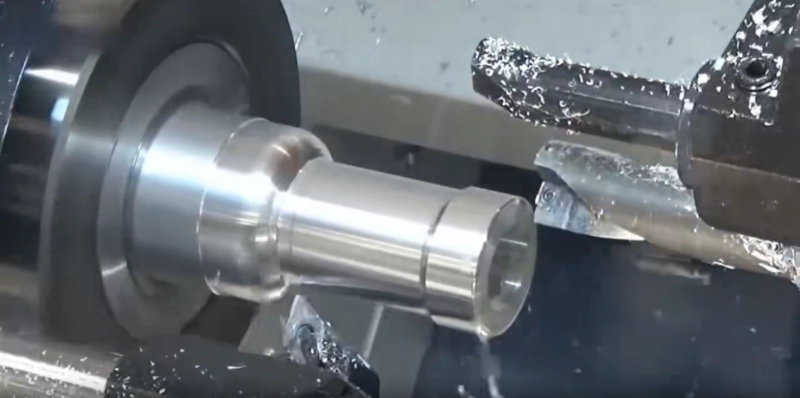

La funzionalità di tornitura CNC disponibile tramite i servizi di tornitura supporta tolleranze di tornitura da ±0,005 a ±0,02 mm, a seconda dei requisiti del componente e del disegno. È possibile controllare anche altre operazioni entro intervalli definiti, tra cui l'alesatura fino a ±0,005 mm e la foratura e maschiatura fino a ±0,02 mm.

La tolleranza effettiva richiesta deve essere sempre determinata dal disegno e dall'applicazione. L'applicazione di una tolleranza inutilmente stretta a ogni dimensione può aumentare la difficoltà di lavorazione senza migliorare la funzione del componente. Un processo pratico di lavorazione inizia quindi con la comprensione di quali dimensioni siano realmente critiche.

La selezione del materiale influenza il processo di tornitura

I componenti resistenti alla pressione possono essere prodotti con materiali diversi a seconda del carico, dell'ambiente, dei requisiti di usura, della resistenza alla corrosione e delle condizioni di applicazione. Il processo di lavorazione deve tenere conto di queste differenze.

Hehua è in grado di lavorare ghisa duttile, ghisa grigia, acciaio al carbonio, acciaio legato, acciaio inossidabile 304 e 316, leghe di alluminio, ottone, rame rosso e tecnopolimeri come POM, nylon e acrilico.

I gradi di ferro duttile come QT450-10 e QT700-2 possono essere utilizzati per componenti meccanici che richiedono una combinazione di resistenza e lavorabilità. La ghisa grigia come HT250 e HT300 è adatta anche per vari componenti di apparecchiature. Per le applicazioni che richiedono una maggiore resistenza alla corrosione, è possibile selezionare gradi di acciaio inossidabile come 304 o 316. Le leghe di alluminio possono essere utili laddove è importante la riduzione del peso.

Il comportamento del materiale influisce sui parametri di taglio, sugli utensili, sull'evacuazione dei trucioli, sulla generazione di calore e sulla stabilità dimensionale. Questo è il motivo per cui il processo di lavorazione dovrebbe essere sviluppato attorno al materiale selezionato anziché applicare un metodo di tornitura standard a ogni componente.

La tracciabilità dei materiali è importante anche per le parti legate alla pressione. Hehua può fornire rapporti di analisi dello spettro e rapporti di test sulle proprietà meccaniche per lotti di produzione, consentendo di documentare e tracciare il materiale utilizzato per un componente.

Controllo delle dimensioni critiche durante la tornitura CNC

Per le parti resistenti alla pressione, non tutte le dimensioni hanno la stessa importanza funzionale. Alcune dimensioni determinano il modo in cui il componente si collega a un'altra parte, mentre altre controllano la tenuta, il posizionamento o il trasferimento del carico.

Le caratteristiche critiche tipiche possono includere:

· Adattamenti precisi per albero e foro

· Sigillatura delle scanalature

· Fori filettati

· Sedi dei cuscinetti

· Superfici di montaggio di precisione

· Superfici cilindriche resistenti alla pressione

· Diametri torniti concentrici

La sequenza di lavorazione deve tenere conto di queste relazioni. Un componente può richiedere diverse operazioni e ogni impostazione aggiuntiva può introdurre la possibilità di deviazione di posizione.

Questo è uno dei motivi per cui l'elaborazione CNC integrata può essere utile. Hehua utilizza torni CNC insieme a centri di lavoro verticali e orizzontali, centri di lavoro compositi di tornitura-fresatura, alesatrici CNC e centri di maschiatura. Tornitura, fresatura, alesatura, foratura, alesatura, maschiatura, smussatura e rullatura possono essere completate all'interno del flusso di lavoro di lavorazione dell'azienda.

Mantenere le operazioni correlate sotto una produzione controllata aiuta a ridurre i trasferimenti inutili tra diversi fornitori e semplifica la gestione del ciclo di lavorazione complessivo.

La revisione dei disegni aiuta a prevenire problemi di lavorazione

La qualità della lavorazione viene influenzata prima che il primo utensile da taglio raggiunga il pezzo. Un disegno che non tiene conto chiaramente dell'accesso alla lavorazione, delle tolleranze, delle caratteristiche del materiale o della sequenza di produzione può creare problemi in seguito.

Hehua supporta disegni CAD 2D nonché 3D STEP, IGS, SolidWorks, UG e altri formati comuni. Il suo team di ingegneri può esaminare i disegni entro 24 ore e identificare potenziali rischi di lavorazione.

Per i componenti resistenti alla pressione, questa revisione può concentrarsi su aree quali lo spessore delle pareti, il posizionamento dei fori, le caratteristiche di tenuta, la distribuzione delle tolleranze, l'accessibilità degli utensili e la relazione tra le diverse superfici lavorate.

L'azienda fornisce inoltre l'ottimizzazione del processo DFM per i progetti applicabili. Ciò è utile quando un cliente OEM ha un progetto finito ma desidera determinare se il componente può essere prodotto in modo efficiente in quantità maggiori.

Per i componenti più vecchi può essere supportato anche il reverse engineering. Un campione fisico può essere riassociato a un disegno di produzione, utile per riprodurre parti di apparecchiature fuori produzione o sviluppare alternative di localizzazione per componenti importati.

L'ispezione fa parte del processo di lavorazione

Un componente resistente alla pressione non dovrebbe essere accettato semplicemente perché la lavorazione è stata completata. Le dimensioni finite devono essere verificate rispetto al disegno.

Hehua utilizza l'ispezione del primo articolo, l'ispezione durante il processo, l'ispezione finale e la misurazione CMM come parte del suo processo di controllo qualità. Le dimensioni chiave possono essere sottoposte a ispezione al 100% e con la spedizione può essere fornito un rapporto di ispezione dimensionale.

L'ispezione CMM è particolarmente utile per componenti con più dimensioni critiche e relazioni geometriche. Invece di controllare separatamente le singole dimensioni, il processo di ispezione può verificare le condizioni dimensionali del componente finito rispetto ai requisiti specificati.

Per le parti sottoposte a pressione dove è richiesta una verifica aggiuntiva, su richiesta possono essere forniti anche controlli non distruttivi UT o MT.

L'azienda opera secondo un sistema di gestione della qualità ISO 9001 e possiede anche la certificazione del sistema di qualità automobilistico IATF 16949 e la certificazione del sistema di saldatura di componenti e veicoli ferroviari EN 15085. Questi sistemi supportano il lavoro dell'azienda nei settori automobilistico, ferroviario, aerospaziale, dell'energia eolica, nucleare, dei macchinari industriali, delle apparecchiature per semiconduttori e della produzione di apparecchiature per nuove energie.

Il trattamento superficiale può estendere la funzionalità dei componenti

La lavorazione meccanica non è sempre la fase finale di produzione delle parti meccaniche resistenti alla pressione. A seconda dell'ambiente di lavoro, il componente potrebbe richiedere un ulteriore trattamento superficiale.

Hehua supporta processi tra cui granigliatura, ossido nero, anodizzazione, elettroforesi, Dacromet, verniciatura a polvere, zincatura, nichelatura e passivazione.

Il trattamento appropriato dipende dal materiale e dall'ambiente operativo. I componenti esposti all'umidità o a condizioni corrosive possono richiedere un'ulteriore protezione dalla corrosione, mentre altre parti potrebbero necessitare di una migliore resistenza all'usura o di un aspetto superficiale specifico.

Il trattamento superficiale può anche essere selezionato come parte del piano di produzione complessivo anziché essere gestito separatamente dopo la lavorazione. Hehua fornisce la tracciabilità per il trattamento superficiale e può organizzare test in nebbia salina quando richiesto per i componenti applicabili.

Dai campioni prototipo alla produzione ripetuta

I componenti resistenti alla pressione vengono spesso sviluppati attraverso un processo di campionamento prima di entrare nella produzione regolare. Le modifiche rilevate durante il primo campione possono influire su dimensioni, attrezzature, sequenza di lavorazione o requisiti di ispezione.

Hehua supporta il campionamento rapido entro 3-7 giorni per i progetti applicabili e fornisce supporto tecnico individuale durante lo sviluppo. Il flusso di lavoro può quindi continuare attraverso la produzione di prova in lotti medi e la produzione di massa.

L'azienda dispone di più di 10 centri di lavoro CNC e di una propria officina di fusione e forgiatura, che le consente di coordinare la produzione dai grezzi alla lavorazione CNC e ai componenti finiti. La capacità produttiva mensile può raggiungere più di 50.000 pezzi.

Questa configurazione integrata è particolarmente utile quando le parti resistenti alla pressione richiedono una ripetibilità stabile. Una volta validati il ​​processo di lavorazione e i requisiti di ispezione, lo stesso sistema di produzione può essere applicato ai lotti successivi.

Applicazioni pratiche della tornitura CNC per componenti a pressione

Le parti lavorate a CNC resistenti alla pressione vengono utilizzate in molti tipi di apparecchiature. Nei sistemi di compressione, gli accessori di precisione possono richiedere superfici cilindriche e caratteristiche di montaggio accuratamente tornite. Le apparecchiature idrauliche possono richiedere blocchi valvole con fori e superfici di tenuta posizionati accuratamente. Le apparecchiature pneumatiche possono utilizzare componenti di precisione in cui le dimensioni dell'albero, del foro e della filettatura devono rimanere coerenti.

Anche le macchine edili, i sistemi automobilistici, i macchinari industriali, le apparecchiature per l'energia eolica, le attrezzature per il trasporto ferroviario e altri settori manifatturieri di fascia alta possono richiedere componenti lavorati su misura con prestazioni dimensionali controllate.

Per queste applicazioni, il valore dei servizi di tornitura deriva dalla combinazione di precisione di tornitura con controllo del materiale, operazioni di lavorazione complementari, ispezione e coerenza della produzione.

Un processo controllato per parti meccaniche impegnative

La resistenza alla pressione non è determinata soltanto dalla resistenza del materiale. Il componente finito deve inoltre corrispondere alle dimensioni di progetto, mantenere le interfacce richieste e soddisfare i criteri di ispezione stabiliti per la sua applicazione.

Con oltre 17.800 metri quadrati di area produttiva e oltre 160 dipendenti, Hehua Machinery Technology (Kunshan) Co., Ltd. fornisce lavorazioni CNC insieme a capacità di fusione, forgiatura, assemblaggio, ispezione e trattamento superficiale. Il team tecnico professionale dell'azienda supporta i progetti dalla revisione e sviluppo del design fino alla produzione e all'esportazione.

Per i clienti che sviluppano accessori per compressori, blocchi valvole idrauliche, componenti di tenuta, sedi di cuscinetti, blocchi cilindri o altre parti meccaniche resistenti alla pressione, i servizi di tornitura possono fornire le basi per la tornitura di precisione mentre processi CNC complementari completano le restanti funzionalità.

Controllando la selezione dei materiali, la revisione dei disegni, la sequenza di lavorazione, le tolleranze critiche, l'ispezione e la successiva lavorazione all'interno di un unico sistema di produzione, i servizi di tornitura forniscono un approccio pratico alla produzione di componenti resistenti alla pressione che necessitano di dimensioni coerenti e qualità di produzione affidabile.
