Servizi di tornitura

1. Introduzione al processo | Quali sono i problemi che possono risolvere i torni CNC?

Elevata rotondità/concentricità: eccentricità del mandrino ≤ 0,003 mm, cerchi interni ed esterni completi, superfici terminali e scanalature in un unico serraggio, concentricità ≤ 0,01 mm Profilo rotante complesso: modulo a due assi XZ + asse Y, in grado di tornire poligoni, assi eccentrici e superfici non circolari Filettatura di alta precisione: encoder 0,001 °, errore cumulativo filettatura metrica/imperiale/modulo/passo radiale ≤ 0,02 mm/25 mm Rettifica di sostituzione dura: lama CBN HRC>62 parti temprate Ra ≤ 0,4 µ m, risparmiando rettifica secondaria Produzione automatizzata su larga scala: macchina di alimentazione barre + macchina di alimentazione automatica + alimentatore, funzionamento continuo 24 ore su 24, produzione mensile di 300000 pezzi

2. Capacità

Articolo	Specifiche
Diametro massimo di oscillazione	600 mm (orizzontale) / 500 mm (verticale)
Lunghezza massima di tornitura	1000 mm (orizzontale) / 700 mm (verticale)
Capacità dell'alimentatore di barre	Φ5-80 mm, lunghezza 3 m
Precisione di lavorazione	IT6-IT7, Rotondità ≤0,003 mm, Ra superficiale≤0,4 μm
Durezza del materiale	Materiali morbidi - HRC62 (tornitura dura)
Capacità del lotto	1-100.000 pezzi/lotto, cambio formato <15 min

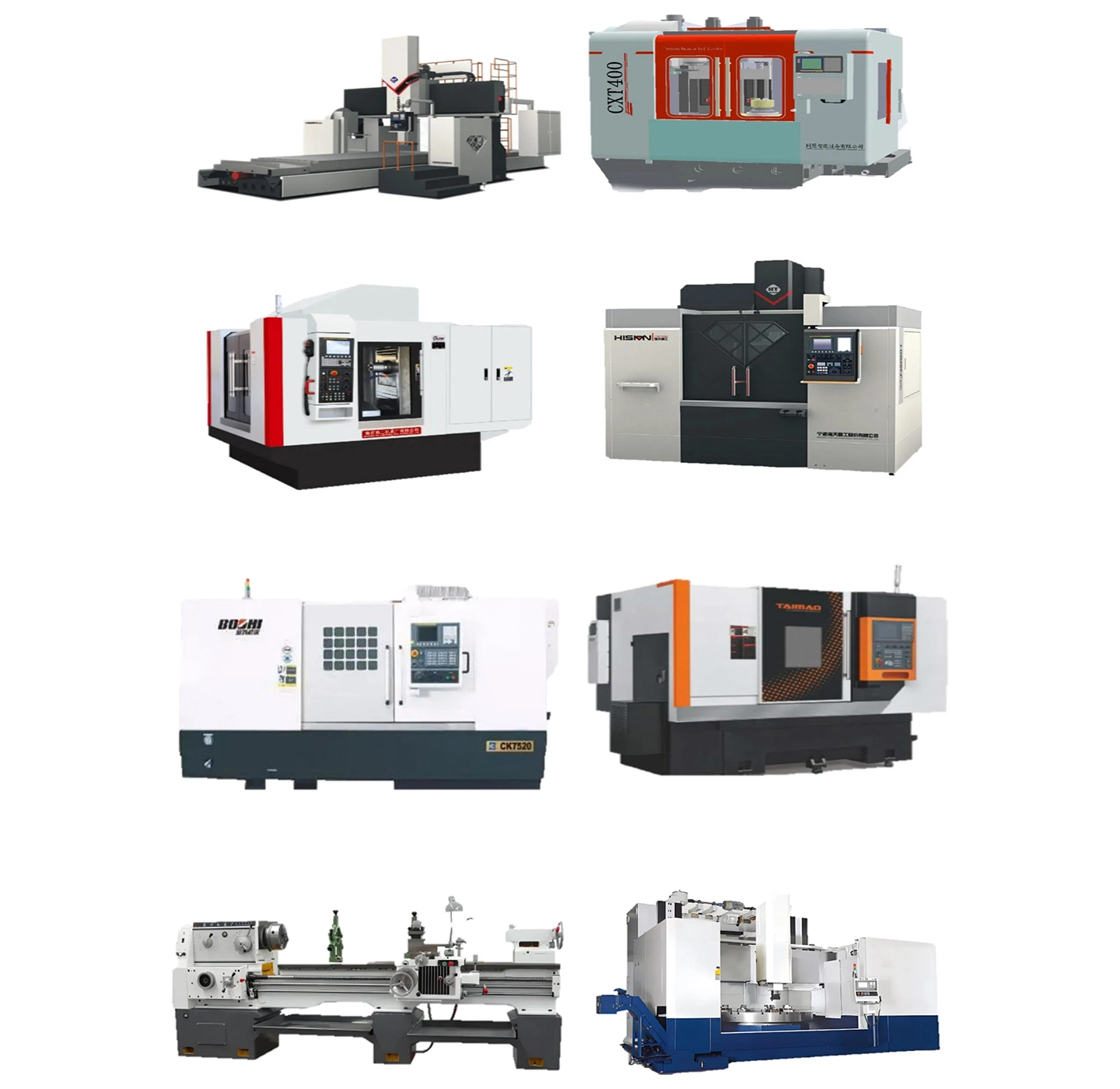

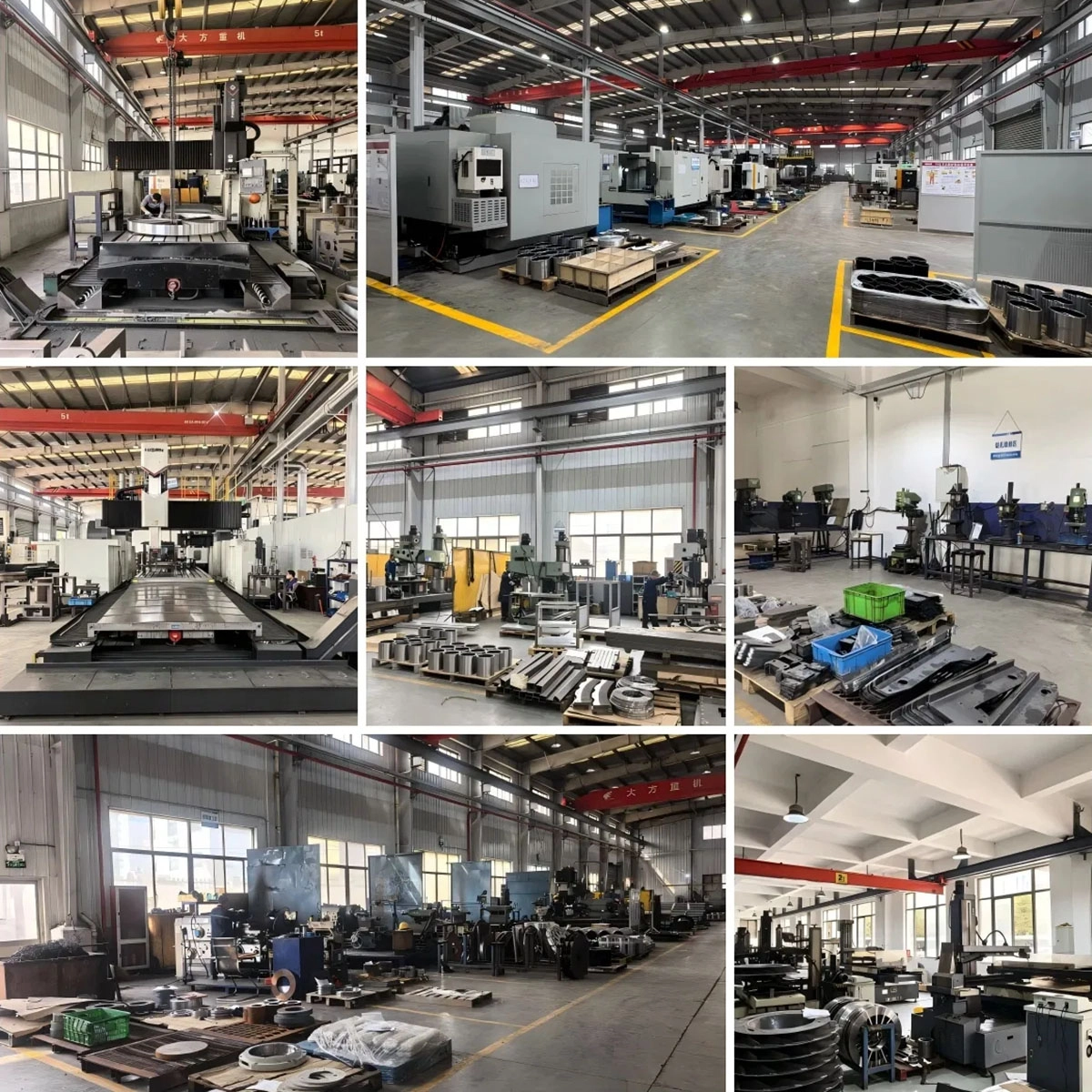

3. La nostra attrezzatura

Doosan PUMA 2600Y

Mandrino da 8 pollici, asse Y ± 50 mm, con torretta motorizzata a 12 posizioni.
Fresatura composita del carro, che consente di eseguire fresatura e foratura del carro in un'unica operazione, riducendo il serraggio secondario.

Mazak QT-200MS

Doppio mandrino + doppia torretta, lavorazione fronte/retro senza ribaltamento manuale.
Macchina per barre di materiale con diametro di 65 mm, adatta a grandi quantità di alberi di piccolo diametro.

Hardinge T51SP SUPER-PRECISIONE

Reticolo sull'asse X da 0,1 µm, con eccentricità del mandrino di 0,001 mm.
Specializzata nella tornitura di ultra precisione di sedi per cuscinetti e boccole del mandrino.

Star SB-20R

Macchina a movimento alternato di tipo svizzero, collegamento a 7 assi, albero sottile entro Φ 20 mm.
Tornitura, fresatura, foratura laterale e maschiatura complete in un'unica operazione di serraggio, con un rapporto lunghezza/diametro di 20:1.

4. Casi di studio sulla tornitura CNC | Casi di tornitura

Caso 1 | Albero motore New Energy

Materiale: acciaio 42CrMo4 temprato e rinvenuto HB 280

Dimensioni: Φ 35 × 220 mm, coassialità 0,01 mm

Caratteristiche: Cerchio esterno + scanalatura per utensili + filettatura M24 × 1,5 + posizione piatta

Soluzione: fresatura PUMA 2600Y a tornitura singola, lama in CBN per tornitura dura

Risultato: Rotondità 0,003 mm, errore cumulativo della filettatura 0,015 mm, produzione mensile di 50000 pezzi

Caso 2 | Manicotto di giunzione per robot industriale

Materiale: alluminio 7075-T6

Dimensioni: Φ 80 × 60 mm, spessore della parete 1,2 mm

Difficoltà: Deformazione della parete sottile, tolleranza del foro interno H7

Soluzione: mandrino doppio QT-200MS, bassa forza di serraggio + mandrino a vuoto.

Risultato: rotondità del foro interno di 0,005 mm, lotto di 100.000 pezzi senza deformazioni

Caso 3 | Chiodi ossei medicali in acciaio inossidabile

Materiale: acciaio inossidabile 316LVM

Dimensioni: Φ 4 × 50 mm, rapporto lunghezza/diametro di 12:1

Soluzione: Macchina mobile Star SB-20R, tornitura e fresatura a 7 assi + foratura laterale per fori trasversali

Risultato: Ra superficiale ≤ 0,2 µm, nessuna lucidatura necessaria, confezionamento passivato direttamente

5. Utensili da taglio e automazione

Portautensili di raffreddamento ad alta pressione Sandvik CoroTurn HP, rottura affidabile dei trucioli, lunghezza trucioli di ferro <30 mm
Lama diamantata in ceramica/PCBN/CVD, durezza HRC62, sostituzione della rettifica esterna
Macchina automatica di alimentazione barre + alimentatore + misurazione online, funzionamento automatico 24 ore su 24
Marcatura laser con codice QR: numero di parte + numero del forno del materiale per ogni lotto, scansiona il codice per la tracciabilità

6. Qualità e certificazione

Norma ISO 2768-f sulla tolleranza di precisione
Test di accuratezza della filettatura ISO 6789
Misurazione a tre coordinate del primo pezzo di ogni lotto + misurazione online del diametro esterno del lotto, con dati caricati automaticamente su MES
Misuratore di rugosità superficiale + misuratore di contorno + misuratore di rotondità, Ra ≤ 0,4 µm Rapporto di misurazione effettivo allegato
