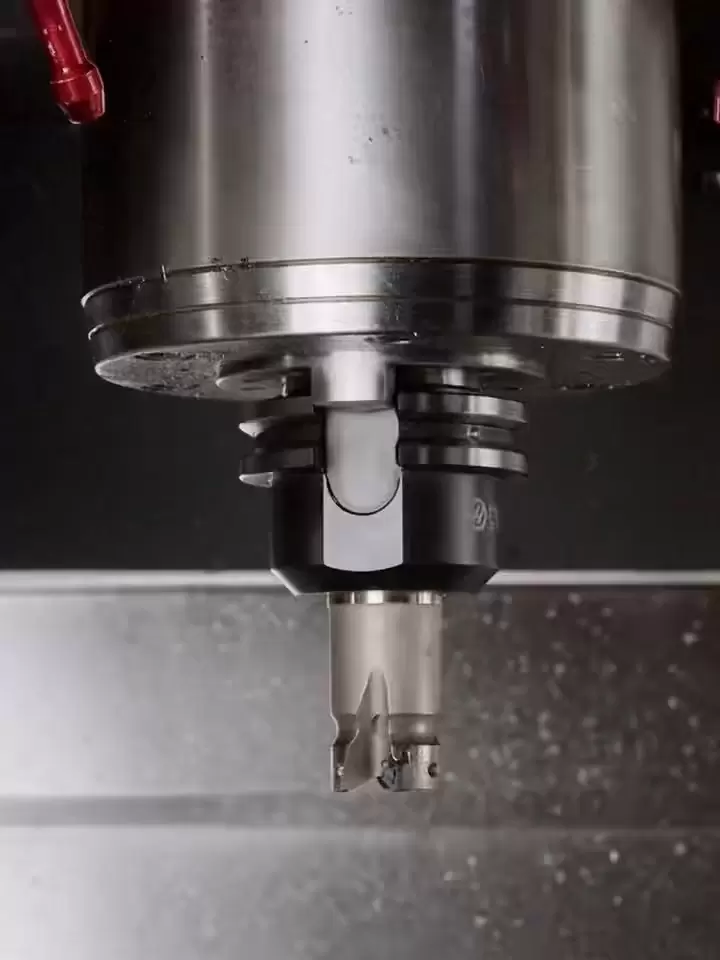

Servizi di fresatura

1、Introduzione al processo | Cosa può risolverti la fresatura CNC?

Superficie complessa 3D: collegamento a 3-5 assi per un bloccaggio singolo per completare l'elaborazione multi-sfaccettata, eliminando gli errori di ribaltamento manuale
Posizionamento ad alta precisione: ripetibilità di ± 0,01 mm, posizione del foro, cavità, filettatura possono essere assemblati direttamente
Lavorazione di materiali duri: fresatura ad alta velocità CBN temprato HRC52, sostituzione della rettifica tradizionale, risparmio del 30% delle ore di manodopera
Effetto specchio: Ra ≤ 0,4 µ m percorso della lama estremamente lucido, nessuna post-elaborazione richiesta per le parti esterne
Piccoli lotti veloci consegna: cambio utensile automatico 24 ore su 24+misurazione online, a partire da 1 pezzo, spedizione entro 48 ore

2、Capacità

Articolo	Specifica
Dimensione massima di lavorazione	3200×1600×800 mm (a portale) / 1200×600×700 mm (verticale)
Precisione di lavorazione	±0,01 mm / IT6-IT7
Rugosità superficiale	Ra 0,4-1,6 µm (a seconda del materiale)
Gamma di materiali	Alluminio, acciaio, acciaio inossidabile, titanio, rame, tecnopolimeri, materiali compositi
Capacità batch	1-10.000 pezzi/lotto, cambio formato < 15 min

3、La nostra attrezzatura

Centro di lavoro Longmen GMC-3016

Corsa: 3200 × 1600 × 800 mm, BT50 22 kW
Adatto per la fresatura su più lati di carcasse di motori di grandi dimensioni e basamenti di macchine utensili

Centro di lavoro verticale Mazak VCN-700L × 3

Corsa: 1200 × 700 × 600 mm, azionamento diretto 12000 giri/min
Lavorazione dell'alluminio ad alta velocità, formazione una tantum della scanalatura a T/nervatura di dissipazione del calore

Centro di lavoro orizzontale Doosan DHM 6300

Doppio vassoio 630 × 630 mm, tavola rotante CNC da 0,001 °
Lavorazione su quattro lati di pezzi di tipo scatolato, con una precisione di ripetibilità di ± 0,005 mm

Centro di lavoro con collegamento a 5 assi Haas UMC-750

Corsa: 750 × 500 × 500 mm, ± 120 ° asse B
La girante, la cavità profonda dello stampo e la superficie irregolare dell'involucro del motore WEG vengono completate in un colpo solo

4、Casi di studio sulla fresatura | Casi di applicazione

Caso 1 | Alloggiamento motore Wangao WEG (base macchina 132-315)

Materiale: pezzo grezzo in pressofusione di alluminio ADC12

Contenuto della lavorazione: nervature di dissipazione del calore, camere dei cuscinetti, superfici delle flange, fori degli anelli di sollevamento

Difficoltà: spessore del dissipatore di calore a 360° di 2 mm, coassialità ≤ 0,01 mm

Soluzione: collegamento a 5 assi UMC-750, metodo a tre coltelli grossolano semifine fine fine, compensazione della sonda in linea

Risultato: tempo di elaborazione di 18 minuti per pezzo, nessuna deformazione del dissipatore di calore, fornitura annuale di 120.000 set da 0 PPM

Caso 2 | Sedile congiunto per robot industriali

Materiale: 42CrMo bonificato HRC32

Caratteristiche: Posizione del foro a croce, cavità profonda, parete sottile 0,8 mm

Risultato: precisione di posizione di 0,02 mm, sostituita dalla rettifica in CBN duro, con un risparmio del 30% delle ore di manodopera

Caso 3 | Camera filtro 5G

Materiale: alluminio 6061-T6

Caratteristiche: cavità profonda 20 mm, spessore della nervatura 0,5 mm, filettature M2-M6, per un totale di 120

Risultato: la planarità della cavità è 0,03 mm, la posizione della filettatura è 0,02 mm e la produzione mensile è di 50.000 pezzi

5、 Qualità e consegna

Standard di tolleranza di precisione ISO 2768-f
Primo articolo: tre rapporti di coordinate per ciascun lotto+ispezione del 10%
Testa di misurazione online: compensazione delle dimensioni in tempo reale, CPK≥1,67
Consegna in 48 ore: cambio utensile automatico+sistema a due turni 24 ore su 24, gli ordini urgenti richiedono 1 giorno per la produzione del campione

Domande frequenti su HEHUA

Affidabilità della fiducia

Anni di esperienza nell'esportazione verso i mercati globali, dimostrano la nostra affidabilità in termini di qualità, logistica e conformità.

La gestione della qualità certificata e la produzione standardizzata garantiscono risultati affidabili e ripetibili per ogni ordine.

Quali tolleranze puoi raggiungere?

La nostra tolleranza standard per la lavorazione CNC è DIN-2768-1-f (fine) o +/-0,01 mm. Per requisiti di alta precisione, possiamo raggiungere tolleranze strette fino a +/- 0,005 mm a seconda della geometria e del materiale.

Quali finiture superficiali offrite?

Forniamo servizi completi di trattamento delle superfici, tra cui: Sabbiatura, anodizzazione (tipo ll, tipo III) lavorata a macchina (sbavata) lucidatura, lucidatura a specchio, verniciatura a polvere, verniciatura, incisione laser (logo/testo)

In quanto tempo posso ottenere un preventivo?

Inviaci i tuoi file 3D (STEP/IGES) e disegni 2D (PDF). Il nostro team di ingegneri li analizzerà e fornirà un preventivo dettagliato entro 6-12 ore.

Qual è il tempo di consegna tipico?

Prototipi: 3-7 giorni Produzione 10-20 giorni Offriamo anche un servizio rapido per progetti urgenti.

Fornite campioni prima della produzione di massa?

Sì, consigliamo sempre di realizzare un campione di pre-produzione per l'approvazione. Ti invieremo foto/video o ti spediremo il campione fisico per la verifica prima di eseguire il lotto completo.

Cosa succede se le parti non soddisfano le specifiche?

Abbiamo una rigorosa politica di controllo della qualità. Se le parti non soddisfano le specifiche del disegno, le rifaremo gratuitamente o forniremo un rimborso completo. Sosteniamo la nostra qualità al 100%.

Quali materiali potete lavorare?

Lavoriamo con un'ampia gamma di materiali tra cui: metalli, alluminio (6061, 7075), acciaio inossidabile (303, 304, 316), ottone, rame, titanio Plastiche: ABS, POM (Delrin), PEEK, nylon, policarbonato. Se hai bisogno di un materiale speciale, faccelo sapere.
