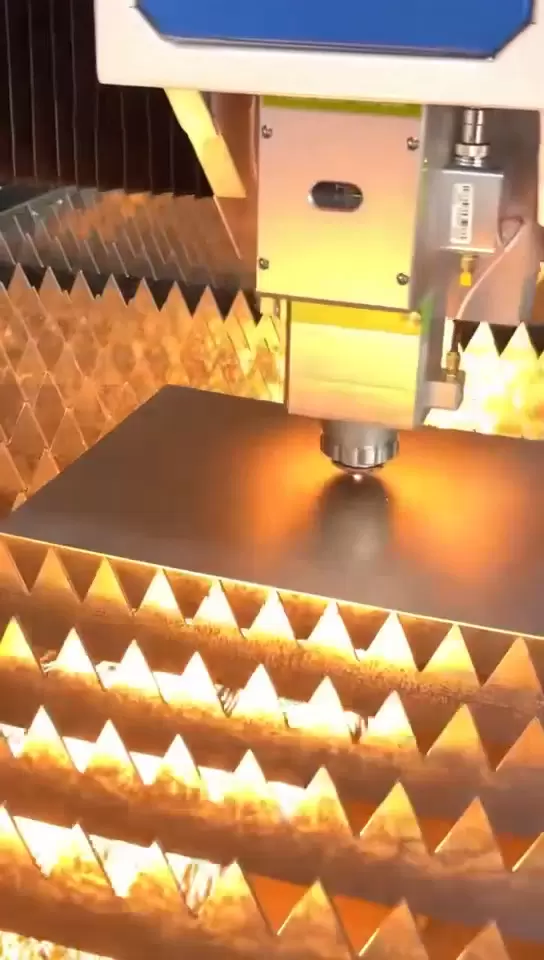

Taglio laser

1、Introduzione al processo | Cosa può risolvere il taglio laser?

Contorno ad alta precisione: cucitura di taglio laser fibra di 0,1 mm, angolo acuto R ≤ 0,05 mm, che soddisfa il requisito di assenza di fori di assemblaggio di lavorazione
Grafica arbitraria complessa: importazione DXF/DWG in una sola volta, il collegamento a sei assi può tagliare superfici 3D, pendenze e bocche di corno
Piastra sottile ad alta velocità: potenza 1 kW, velocità acciaio al carbonio 1 mm, 18 m/min, 3 volte più veloce del plasma
Piccola zona interessata dal calore: laser fibra HAZ ≤ 0,2 mm, inossidabile acciaio laminato direttamente dopo il taglio, senza microfessure
Compatibilità multimateriale: acciaio al carbonio, acciaio inossidabile, alluminio, rame, ottone, titanio, materiali compositi, pannelli laminati

2、Capacità

Articolo	Parametro
Dimensione massima del foglio	3000 × 1500 mm (tavolo intercambiabile) / 6000 × 2000 mm (letto grande)
Potenza del laser	Fibra da 1 kW – 12 kW
Spessore dell'acciaio al carbonio	1 – 25 mm (12 kW)
Spessore dell'acciaio inossidabile	1 – 30 mm (12 kW)
Spessore dell'alluminio	1 – 20 mm (12 kW)
Ottone/Rame	1 – 12 mm (con ugello speciale per azoto)
Precisione di taglio	±0,03 mm/Ripetibilità ±0,01 mm
Rugosità superficiale	Ra ≤ 6,3 µm (8 kW Acciaio al carbonio 20 mm)

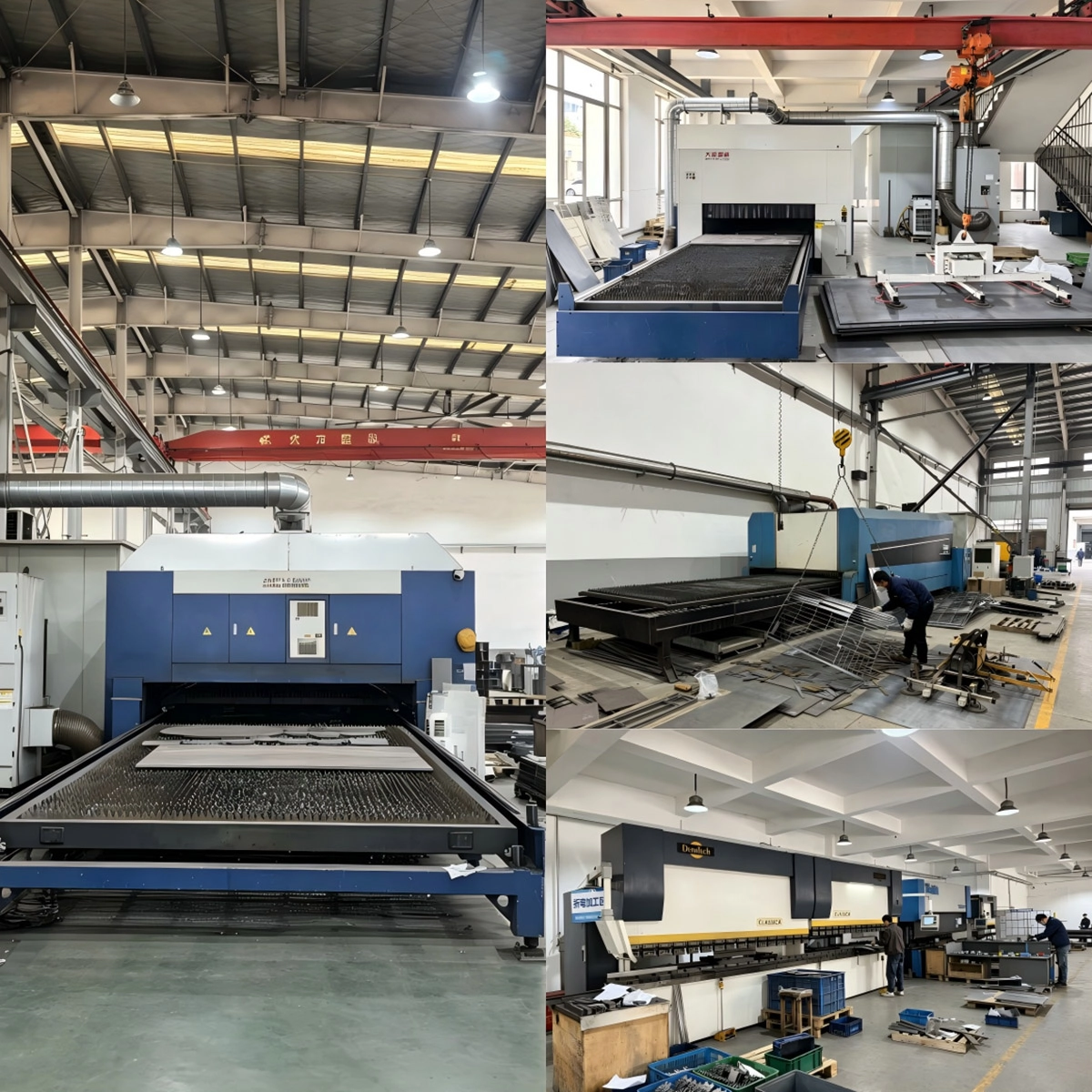

3、La nostra attrezzatura

Bystronic ByStar 3015 12kW

3000 × 1500 mm, tavola di scambio 2 × 2 secondi, modalità piastra spessa BeamShaper
Acciaio al carbonio 25 mm taglio lucido, acciaio inossidabile 30 mm senza scorie appese

Trumpf TruLaser 5030 8kW

Specializzato per lamiere sottili ad alta velocità, acciaio al carbonio da 1 mm 25 m/min
Raffreddamento a nebbia d'acqua CoolLine, alluminio 10 mm senza deformazione

Amada ENSIS 3015 6kW

Sostituzione automatica dell'ugello + tracciamento della messa a fuoco AI, adatto per acciaio inossidabile laminato,
taglio con azoto rame/ottone, monitoraggio della sicurezza dei materiali riflettenti

Macchina da taglio per tubi laser a fibra BLM LC5 3D

Tubo tondo con diametro di 10-220 mm, tubo quadrato con diametro di 150 × 150 mm
Testa 3D a cinque assi, in grado di completare taglio, foratura e scanalatura obliqua a 45° in una sola volta

4、Casi di studio sul taglio laser | Casi di taglio

Caso 1 | Piastra inferiore del vano batteria New Energy

Materiale: alluminio 3003-H14 da 2,5 mm

Grafica: fori di dissipazione del calore da 360 φ 8 mm con contorni irregolari attorno alla posizione del cordone di saldatura lungo

La sfida: posizione relativa dei fori ± 0,05 mm, zona interessata dal calore <0,2 mm

Soluzione: taglio ad azoto da 8 kW, ugello da 1,2 mm, tracciamento in tempo reale della messa a fuoco AI

Risultato: velocità di taglio di 15 m/min, rotondità del foro di 0,03 mm, sbavatura diretta per accedere al successivo processo di rivettatura

Caso 2 | Sedile di collegamento con piastra spessa 20 mm per macchine edili

Materiale: lamiera laminata a caldo Q355B da 20 mm

Grafica: Aspetto 850×450 mm, 12 fori di posizionamento con diametro di 30 mm

Soluzione: ossitaglio da 12 kW, processo lucido BeamShaper; Il comune taglio dei bordi consente di risparmiare il 18% del materiale del pannello

Risultato: la larghezza di taglio è 0,35 mm, l'altezza delle scorie è inferiore a 0,1 mm e non è necessaria una lucidatura secondaria

Caso 3 | Taglio 3D della bocca del corno di uno strumento in ottone

Materiale: ottone Cu-Zn30 1,2 mm

Grafica: bocca corno 3D cono 120°, curva continua 360°

Soluzione: azoto 12 bar, testa 3D a cinque assi, messa a fuoco successiva

Risultato: non c'è ossidazione sul bordo e il rivestimento può essere lucidato direttamente, risparmiando 2 processi manuali

5、 Consumi di gas ed energia

Conversione elettro-ottica laser fibra del 35%, consumo energetico solo un terzo del laser CO₂
Taglio ad aria: acciaio al carbonio 1-6 mm, costo ↓ 40%>
Taglio ad ossigeno: acciaio al carbonio 7-25 mm, effetto lucido
Taglio ad azoto: acciaio inossidabile/alluminio/rame, nessun residuo di ossidazione
Azoto ad alta pressione 30 bar: rame 12 mm non riflettente, taglio sicuro

6、 Automazione e tracciabilità

Sostituzione automatica dell'ugello 5-25 mm, tempo di sostituzione dell'ugello <25 s
Rilevamento automatico dei bordi+calibrazione a sei punti, è possibile ottenere un taglio accurato anche se la deviazione del pannello è ≤ 0,5 mm
Algoritmo AI per la disposizione del materiale in eccesso, tasso di utilizzo del materiale aumentato dell'8-12%
Marcatura del codice QR: dopo il taglio, marcare direttamente al laser il codice prodotto e il numero del forno, scansionare il codice per la tracciabilità
Docking MES: caricamento in tempo reale dei dati su tempo di taglio, tipo di gas, potenza e velocità

Domande frequenti su HEHUA

Affidabilità della fiducia

Anni di esperienza nell'esportazione verso i mercati globali, dimostrano la nostra affidabilità in termini di qualità, logistica e conformità.

La gestione della qualità certificata e la produzione standardizzata garantiscono risultati affidabili e ripetibili per ogni ordine.

Quali tolleranze puoi raggiungere?

La nostra tolleranza standard per la lavorazione CNC è DIN-2768-1-f (fine) o +/-0,01 mm. Per requisiti di alta precisione, possiamo raggiungere tolleranze strette fino a +/- 0,005 mm a seconda della geometria e del materiale.

Quali finiture superficiali offrite?

Forniamo servizi completi di trattamento delle superfici, tra cui: Sabbiatura, anodizzazione (tipo ll, tipo III) lavorata a macchina (sbavata) lucidatura, lucidatura a specchio, verniciatura a polvere, verniciatura, incisione laser (logo/testo)

In quanto tempo posso ottenere un preventivo?

Inviaci i tuoi file 3D (STEP/IGES) e disegni 2D (PDF). Il nostro team di ingegneri li analizzerà e fornirà un preventivo dettagliato entro 6-12 ore.

Qual è il tempo di consegna tipico?

Prototipi: 3-7 giorni Produzione 10-20 giorni Offriamo anche un servizio rapido per progetti urgenti.

Fornite campioni prima della produzione di massa?

Sì, consigliamo sempre di realizzare un campione di pre-produzione per l'approvazione. Ti invieremo foto/video o ti spediremo il campione fisico per la verifica prima di eseguire il lotto completo.

Cosa succede se le parti non soddisfano le specifiche?

Abbiamo una rigorosa politica di controllo della qualità. Se le parti non soddisfano le specifiche del disegno, le rifaremo gratuitamente o forniremo un rimborso completo. Sosteniamo la nostra qualità al 100%.

Quali materiali potete lavorare?

Lavoriamo con un'ampia gamma di materiali tra cui: metalli, alluminio (6061, 7075), acciaio inossidabile (303, 304, 316), ottone, rame, titanio Plastiche: ABS, POM (Delrin), PEEK, nylon, policarbonato. Se hai bisogno di un materiale speciale, faccelo sapere.
