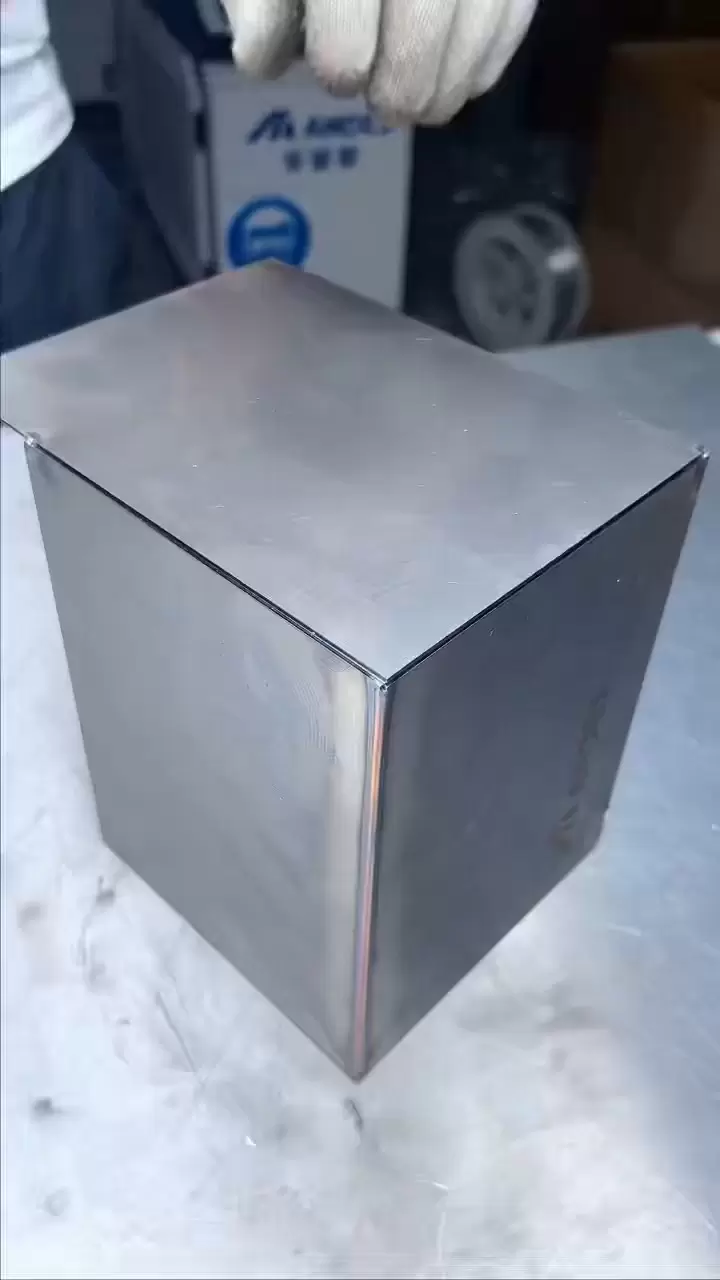

Saldatura laser

1. Introduzione al processo | Quali problemi può risolvere la saldatura laser?

Zona interessata dal calore minima: focalizzazione del laser Ø 0,2-0,6 mm, HAZ ≤ 0,3 mm, deformazione della piastra sottile <0,1 mm, nessuna necessità di livellamento successivo
Elevato rapporto d'aspetto: effetto foro bloccato con un rapporto profondità/larghezza di 10:1, penetrante 0,1-8 mm contemporaneamente senza la necessità di più strati o canali
Traiettoria ad alta precisione: robot a sei assi+tracciamento del cordone di saldatura in tempo reale, precisione di ripetibilità ± 0,05 mm, controllabile larghezza del cordone di saldatura 0,5-1,5 mm
Ciclo ad alta velocità: 2-4 m/min per lamiera sottile da 1 kW, 1-1,5 m/min per lamiera di medio spessore da 3 kW, 3-5 volte più veloce del TIG tradizionale
Ampia compatibilità dei materiali: acciaio al carbonio, acciaio inossidabile, alluminio, rame, titanio e metalli diversi (acciaio alluminio, acciaio inossidabile rame) possono essere formati in un'unica passata

2. Capacità

Articolo	Parametro
Dimensione massima della parte singola	3500 × 1500 × 800 mm (portata del braccio del robot)
Spessore di saldatura	0,1 mm – 8 mm (penetrazione su un solo lato)
Tipi di saldatura	Testa, raccordo, giro, circonferenziale, cucitura curva 3D
Precisione di posizionamento	±0,05 mm (Robot + Tracciamento)
Qualità della superficie	Privo di pori e sottosquadri, Ra ≤ 1,6 µm, pronto per la spazzolatura/lucidatura
Capacità batch	1 – 100.000 pezzi/lotto, funzionamento continuo 24 ore su 24

3. La nostra attrezzatura

Laser fibra IPG 6 kW+FANUC M-20iA

Robot a sei assi, apertura braccio 1811 mm, ripetizione ± 0,02 mm
Adatto per cuciture diritte lunghe da 1 a 6 mm in acciaio inossidabile/alluminio, con una velocità di 1,5 m/min

Disco Trumpf 4 kW + KUKA KR30 HA

Braccio ad alta dinamica, ripetizione versione HA ± 0,02 mm, con tracciamento del cordone di saldatura
Saldatura speciale di materiali riflettenti da 0,5-4 mm (rame, alluminio) senza spruzzi

Testa di scansione remota SCANSONIC 3 kW

Larghezza di scansione del fuoco 5-58 mm, frequenza di oscillazione 1 kHz
Materiale diverso dall'acciaio e alluminio per gli anelli delle portiere delle auto, con una larghezza della sovrapposizione di 20 mm e penetrazione della saldatura una tantum

Saldatura laser portatile oscillante da 1500 W

La dimensione del punto è regolabile da 0 a 5 mm, adatta per la riparazione di saldature di prototipi e la verifica del primo articolo in massa
Scenario senza dispositivi, cambio formato <5 minuti

4. Casi di studio sulla saldatura laser | Casi applicativi tipici

Caso 1 | Sigillatura del guscio in alluminio per batterie New Energy

Materiale: profilo estruso 6061-T6, spessore parete 2 mm

Cordone di saldatura: giunti angolari continui su tutti i lati, con una lunghezza totale di 1,2 metri

La sfida: sigillatura ≤ 1 × 10 ⁻⁶ Pa · m ³/s, deformazione ≤ 0,1 mm

Soluzione: laser a fibra da 6 kW, testa di scansione oscillante di 20 mm, velocità 1,2 m/min

Risultato: il tasso di primo passaggio è stato del 99,5%, il rilevamento delle perdite mediante spettrometria di massa dell'elio è stato superato e sono stati prodotti 120.000 pezzi al mese

Caso 2 | Saldatura dissimile in acciaio inossidabile rame della piastra fredda di raffreddamento 5G

Materiale: piastra di base in rame da 3 mm+coperchio superiore in acciaio inossidabile da 1 mm

Cordone di saldatura: cordone di saldatura sigillato a griglia, spaziatura della griglia di 8 mm

Soluzione: disco da 4 kW, cavo in Cu+inseguitore in acciaio inossidabile, potenza in tempo reale a circuito chiuso

Risultato: resistenza alla trazione e al taglio ≥ 180 N/mm, resistenza termica diminuita del 15% e nessuna perdita in un lotto di 500.000 pezzi

Caso 3 | Tubo a parete sottile in lega di titanio per dispositivi medici

Materiale: Ti-6Al-4V Spessore parete 0,2 mm, diametro Φ 8 mm

Cordone di saldatura: aggancio della giuntura circonferenziale, che non richiede scolorimento da ossidazione

Soluzione: laser da 3 kW+camera ad argon locale, contenuto di ossigeno <50 ppm

Risultato: il cordone di saldatura è bianco argento, con una resistenza alla trazione ≥ 950 MPa e una durata a fatica di 10 volte

5. Qualità e tracciabilità

Certificazione del processo di saldatura laser ISO 15614-11
Visione online: fotografia in tempo reale della larghezza della saldatura, offset e sottosquadro, marcatura automatica dei difetti
Incisione del codice QR: numero del forno+numero del saldatore+potenza+velocità, scansione del codice per la tracciabilità completa
Ogni lotto: sezione del primo pezzo metallografica+trazione+flessione, ispezione dell'aspetto del 10% per la produzione di massa
