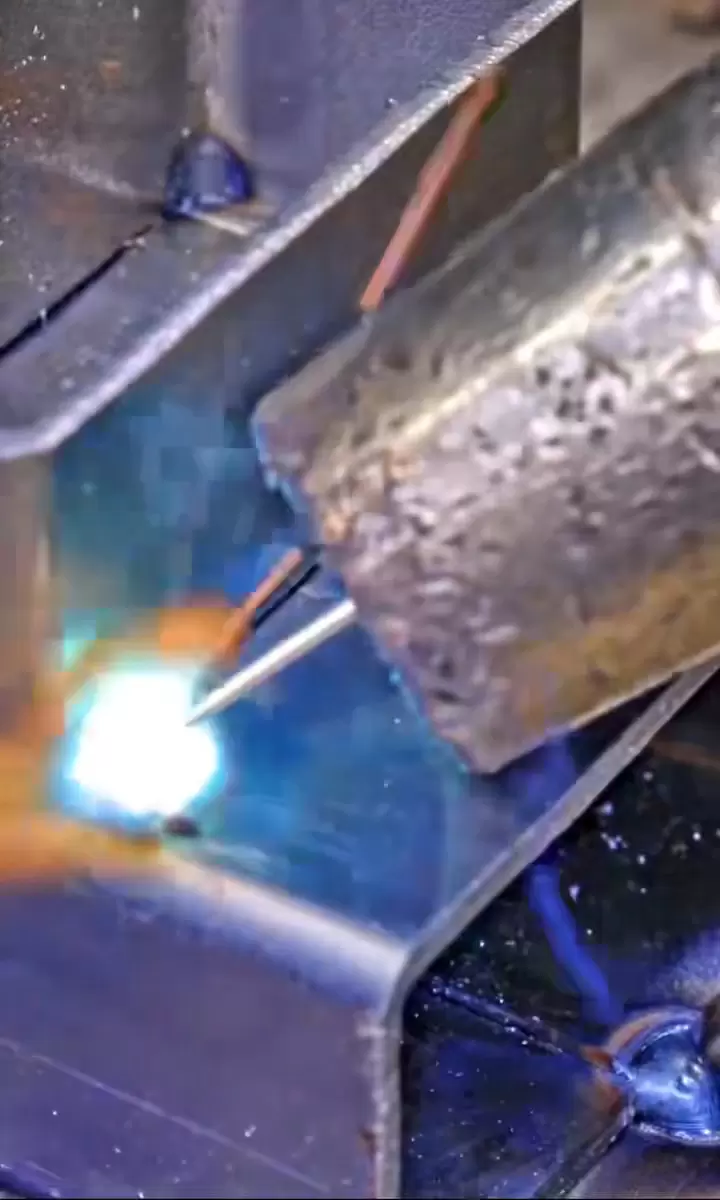

Saldatura MIG

1、Introduzione al processo | Quali problemi può risolvere la saldatura con protezione a gas?

Deposito ad alta velocità: filo pieno con un diametro di 1,2 mm, con un tasso di deposito di 5 kg/h a una corrente di 300 A, che è tre volte più veloce della saldatura ad arco manuale
Piastra da sottile a spessa: lamiera automobilistica da 0,8 mm Piastra spessa 60 mm con strati multipli, completamente coperta da un unico dispositivo
Spruzzi bassi: modalità a impulso/doppio impulso, quantità di spruzzi ≤ 1 g/min, quasi nessuna pulizia dopo la saldatura
Tutte le posizioni: robot a sei assi + asse esterno, programmazione per piatto, giunzioni orizzontali, verticali, verticali e circonferenziali in una sola passata
Ampia gamma di materiali: acciaio al carbonio, acciaio inossidabile, alluminio, lega di rame e silicio, acciaio eterogeneo (Q355+304L) possono essere formati in una sola passata

2、Capacità

Articolo	Parametro
Dimensione massima del pezzo	3500 × 1500 × 800 mm (portata del braccio del robot)
Intervallo di spessore della piastra	0,8 mm – 60 mm (multipassaggio)
Tipo di saldatura	Testa, raccordo, giro, circonferenziale, cucitura curva 3D
Posizione di saldatura	Tutte le posizioni (piatto, orizzontale, verticale, sopra la testa, circonferenziale a 360°)
Qualità della superficie	Privo di pori e sottosquadri, Ra ≤ 2,5 µm, pronto per la verniciatura
Capacità batch	1 – 100.000 pezzi/lotto, funzionamento continuo 24 ore su 24

3、La nostra attrezzatura

Fronius TPS 500i Impulso + FANUC M-20iA

500 A impulso/doppio impulso, acciaio al carbonio/acciaio inossidabile 0,8-8 mm, spruzzi ≤ 1 g/min

Lincoln Power Wave S500 + KUKA KR30 HA

Impulso ad alta velocità, lega di alluminio e magnesio 1-12 mm, ripetizione robot ± 0,02 mm

MAG Robot Isola 3×500 A Doppio Filo

Lamiera da 60 mm di spessore a più strati e passate, con un aumento del tempo ciclo del 40%, adatta per braccio di macchine edili

CO₂ Automobile portatile 350 A × 6 set

Riparazione saldature prototipi, verifica primo pezzo per grandi commesse, acquisizione corrente/tensione in tempo reale

4、Casi di studio sulla saldatura di protezioni a gas | Casi applicativi tipici

Caso 1 | Base motore Wangao WEG cucitura ad anello MAG

Materiale: lamiera laminata a caldo Q355B con un diametro di 4 mm e un diametro di 400 mm

Cordone di saldatura: aggancio della giuntura circonferenziale esterna, saldatura su un lato, formatura su due lati

Processo: impulso MAG 280 A, 80% Ar+20% CO ₂, velocità robot 0,6 m/min

Risultato: profondità di fusione di 4,5 mm, nessun sottosquadro, velocità della pellicola radiografica di grado I del 99%, produzione mensile di 50.000 pezzi

Caso 2 | MAG Saldatura continua di gusci in alluminio per batterie New Energy

Materiale: profilo estruso 6061-T6 3 mm

Cordone di saldatura: giunti angolari continui su tutti i lati, con una lunghezza totale di 1,8 metri

Processo: doppio impulso 220 A, gas misto Ar+He, temperatura intercalare ≤ 80 ℃

Risultato: deformazione ≤ 0,3 mm, rilevamento perdite di elio ≤ 1 × 10 ⁻⁶ Pa · m ³/s, lotto di 800000 pezzi senza perdite

Caso 3 | Macchinari edili Piastra spessa 40 mm multistrato

Materiale: acciaio ad alta resistenza Q690D da 40 mm, scanalatura su entrambi i lati

Processo: MAG dual wire 500 A+400 A, multistrato e multi passaggio, oscillazione robot 3 mm

Risultato: -40 ℃ impatto ≥ 47 J, resistenza alla trazione ≥ 690 MPa, risparmio del 25% dei materiali di saldatura

5、 Consumi di gas ed energia

80% Ar+20% CO ₂: Acciaio al carbonio/acciaio inossidabile, con spruzzi minimi e saldature brillanti
Ar+He 30%: Lega di alluminio e magnesio, fusione profonda+nessuna porosità
CO ₂ pura: Lamiera spessa a basso costo, spruzzi leggermente superiori, adatta per rivestimento di base multistrato da 60 mm
Consumo energetico: Robot+alimentatore da 8 kW, risparmio del 30% rispetto alla saldatura manuale con le stesse specifiche

6、 Qualità e tracciabilità

Certificazione del processo di saldatura ISO 15614-1 MAG
Tracciamento online del cordone di saldatura laser: compensazione in tempo reale di larghezza e offset, marcatura automatica dei difetti
Incisione del codice QR: numero del forno+numero del saldatore+corrente/tensione/velocità, scansione del codice per la tracciabilità completa
Ogni lotto: profilo del primo pezzo+stiramento+piegatura, produzione in serie 10% aspetto+campionamento a ultrasuoni

Domande frequenti su HEHUA

Affidabilità della fiducia

Anni di esperienza nell'esportazione verso i mercati globali, dimostrano la nostra affidabilità in termini di qualità, logistica e conformità.

La gestione della qualità certificata e la produzione standardizzata garantiscono risultati affidabili e ripetibili per ogni ordine.

Quali tolleranze puoi raggiungere?

La nostra tolleranza standard per la lavorazione CNC è DIN-2768-1-f (fine) o +/-0,01 mm. Per requisiti di alta precisione, possiamo raggiungere tolleranze strette fino a +/- 0,005 mm a seconda della geometria e del materiale.

Quali finiture superficiali offrite?

Forniamo servizi completi di trattamento delle superfici, tra cui: Sabbiatura, anodizzazione (tipo ll, tipo III) lavorata a macchina (sbavata) lucidatura, lucidatura a specchio, verniciatura a polvere, verniciatura, incisione laser (logo/testo)

In quanto tempo posso ottenere un preventivo?

Inviaci i tuoi file 3D (STEP/IGES) e disegni 2D (PDF). Il nostro team di ingegneri li analizzerà e fornirà un preventivo dettagliato entro 6-12 ore.

Qual è il tempo di consegna tipico?

Prototipi: 3-7 giorni Produzione 10-20 giorni Offriamo anche un servizio rapido per progetti urgenti.

Fornite campioni prima della produzione di massa?

Sì, consigliamo sempre di realizzare un campione di pre-produzione per l'approvazione. Ti invieremo foto/video o ti spediremo il campione fisico per la verifica prima di eseguire il lotto completo.

Cosa succede se le parti non soddisfano le specifiche?

Abbiamo una rigorosa politica di controllo della qualità. Se le parti non soddisfano le specifiche del disegno, le rifaremo gratuitamente o forniremo un rimborso completo. Sosteniamo la nostra qualità al 100%.

Quali materiali potete lavorare?

Lavoriamo con un'ampia gamma di materiali tra cui: metalli, alluminio (6061, 7075), acciaio inossidabile (303, 304, 316), ottone, rame, titanio Plastiche: ABS, POM (Delrin), PEEK, nylon, policarbonato. Se hai bisogno di un materiale speciale, faccelo sapere.
