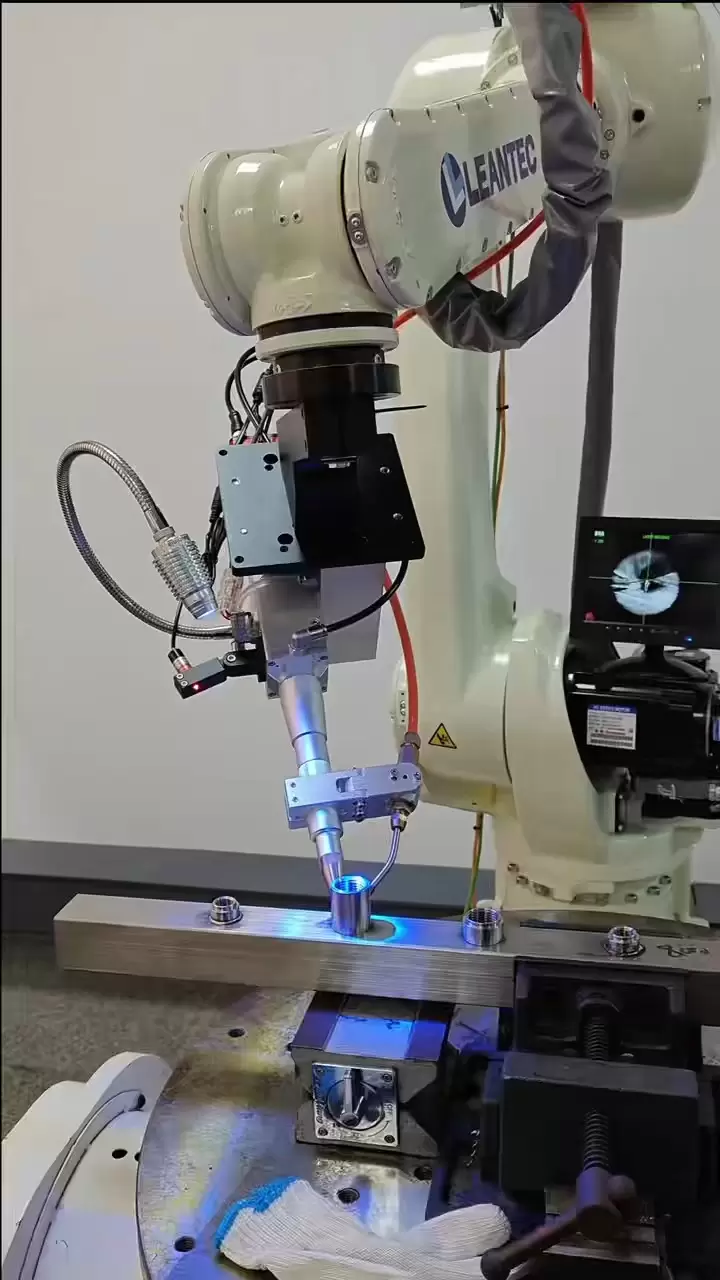

Saldatura robotizzata

1. Introduzione al processo | Quali problemi può risolvere la saldatura robotizzata?

Elevata uniformità: precisione di ripetibilità ± 0,05 mm, aspetto della saldatura e profondità di penetrazione stabili, eliminando le fluttuazioni manuali.
Alta velocità: la velocità MIG può raggiungere 1,2 m/min, ovvero 2-3 volte più veloce rispetto al funzionamento manuale.
Percorso complesso: collegamento a sei assi + asse esterno, completamento di curve spaziali, linee di intersezione di tubi circolari e saldatura all'interno di cavità strette.
Ingresso termico controllabile: modalità impulso/doppio impulso/transizione a metallo freddo (CMT), riduzione della deformazione della lamiera ≤ 1 mm.
Commutazione multi-processo: composito MIG/MAG/TIG/arco plasma/laser, una macchina per molteplici scopi.

2. Capacità

3. La nostra attrezzatura

Fanuc M-20iA + Lincoln Power Wave i400

Carico su sei assi di 20 kg, con precisione di ripetibilità di ± 0,02 mm.
Saldatura MIG/MAG a impulsi, spessore alluminio 1 mm-20 mm senza spruzzi.

KUKA KR30-3 + Fronius TPS 500i

Posizionatore esterno a due assi, con diametro di rotazione di 3,5 metri.
Lamiera spessa in acciaio al carbonio, saldatura multistrato e multipassaggio, penetrazione su un solo lato di 60 mm.

ABB IRB 4600+ testa laser composita da 4 kW

Saldatura laser MIG composita, velocità 2 m/min, deformazione <0,5 mm.
Appositamente progettata per saldature lunghe su lamiere di acciaio inossidabile.

Saldatrice Yaskawa MA1440+TIG a filo freddo

Recipienti a pressione in lega di titanio e acciaio al cromo-molibdeno, con saldatura di radice e riempimento con filo eseguiti in un'unica operazione.
Camera di protezione a gas di livello camera bianca, contenuto di ossigeno <50 ppm.

4. Casi di studio sulla saldatura | Casi di saldatura robotizzata

5. Qualità e certificazione

Sistema di qualità di saldatura ISO 3834-2
Certificazione EN 1090-EXCEL3/EN 15085-CL1 per strutture in acciaio/veicoli ferroviari
Certificazione AWS D1.1/D1.2 per strutture in acciaio al carbonio/alluminio
Ogni cordone di saldatura è accompagnato da un numero UII, scansione del codice QR per tracciare i parametri, filo di saldatura e lotto di gas

6. Perché scegliere la saldatura robotizzata?

Produzione continua 24 ore su 24, riduzione dei tempi di consegna del 40%.
Tasso di riparazione delle saldature <1%, con conseguente risparmio sui costi di lucidatura/saldatura successivi.
Ciclo dati: caricamento in tempo reale di corrente, tensione e velocità di saldatura su MES, generazione di report PDF con un solo clic.
Programmazione flessibile: i nuovi prodotti possono completare la programmazione offline in 30 minuti senza arrestare la macchina per l'apprendimento.
