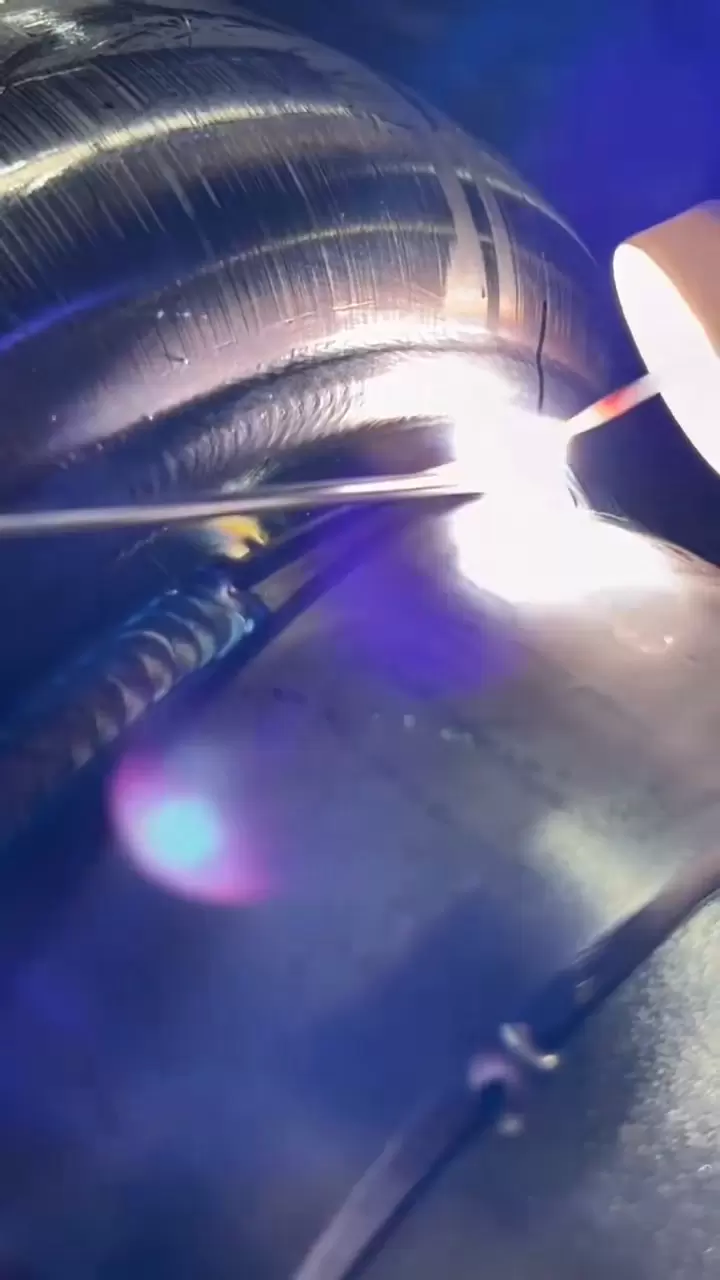

Saldatura TIG

1. Introduzione al processo | Quali problemi può risolvere la saldatura ad arco di argon?

Qualità di saldatura elevatissima: protezione completa con gas argon inerte, nessuna spruzzatura, nessuna porosità, tasso di successo al primo passaggio ≥ 99%, tasso di film di grado I per ispezione radiografica ≥ 98%
Saldabilità di lamiere estremamente sottili: limite inferiore di corrente di 5 A, spessore della parete di 0,3 mm, giunzione di testa di tubi in acciaio inossidabile senza bruciature, deformazione ≤ 0,1 mm
Elevato impatto estetico: il motivo a squame di pesce sulla saldatura è uniforme, con Ra ≤ 1,6 µm, e può essere spazzolato o elettrolucidato direttamente senza necessità di lucidatura
Saldatura in tutte le posizioni: robot a sei assi + meccanismo di oscillazione, realizzazione di saldatura circonferenziale, saldatura verticale, saldatura verso l'alto e saldatura interna a stretto interstizio
Copertura completa dei materiali: acciaio al carbonio, acciaio inossidabile, titanio, alluminio, rame, leghe a base di nichel, metalli dissimili (acciaio alluminio, rame acciaio inossidabile)

2. Capacità

Articolo	Parametro
Dimensione massima del pezzo	3500×1500×800 mm (Portata del braccio robotico)
Intervallo di spessore della piastra	0,3 mm – 12 mm (passaggio singolo)
Tipo di saldatura	Coda, Filetto, Circolare, Verticale, Sopra la testa, Spazio stretto
Posizione di saldatura	Tutte le posizioni (piatta, orizzontale, verticale, sopra la testa, circonferenziale a 360°)
Qualità della superficie	Senza sottosquadri, senza porosità, Ra ≤ 1,6 µm
Proprietà meccaniche	Resistenza alla trazione ≥ 95% del metallo base, impatto a -40℃ ≥ 47 J (acciaio al carbonio)

3. La nostra attrezzatura

Fronius MagicWave 5000 ACDC + FANUC M-20iA

500 A onda quadra AC/DC, lega di alluminio e magnesio senza spruzzi; Ripetizione del robot ± 0,02 mm

Lincoln INVERTEC V350-PRO + KUKA KR30 HA

Impulso CC da 350 A, specificamente progettato per piastre ultrasottili in lega di titanio/acciaio inossidabile

Set di 6 amplificatori portatili Miller Dynasty 350 AC/DC

Riparazione manuale tramite saldatura, campionamento del primo pezzo, monitoraggio in tempo reale di corrente/tensione

Macchina speciale automatica per saldatura TIG ad anello con diametro di 600 mm

Inclinazione da 0 a 90 °, regolazione continua della velocità da 0,1 a 10 giri/min, adatto per la saldatura dell'anello di testa del recipiente a pressione

4. Casi di studio sulla saldatura TIG | Casi applicativi tipici

Caso 1 | Scatola di giunzione in alluminio per motore Wangao WEG

Materiale: profilo estruso 6063-T5, spessore parete 2 mm

Giunto di saldatura: giunti angolari su tutti i lati, con una lunghezza totale di 1,4 metri, che richiedono una tenuta IP66.

Processo: onda quadra CA 220 A, frequenza di impulso 2 Hz, temperatura interstrato ≤ 80 ℃

Risultato: saldatura bianco argento, rilevamento perdite di elio ≤ 1 × 10 ⁻⁶ Pa · m ³/s, produzione mensile di 100000 pezzi senza perdite

Caso 2 | Dispositivo medico: chiodi ossei in lega di titanio

Materiale: tubo a parete sottile in lega Ti-6Al-4V, diametro 4 mm

Corda di saldatura: aggancio circonferenziale della saldatura, miscela di gas protettivo Ar+He

Processo: impulso CC 40 A, protezione posteriore con vassoio di argon, contenuto di ossigeno <50 ppm

Risultato: Resistenza alla trazione ≥ 950 MPa, superamento della prova di fatica per 10 cicli, nessuna decolorazione per ossidazione.

Caso 3 | Piastra riscaldante in acciaio inox per alimenti e bevande

Materiale: lamiera ondulata SUS304 δ=0,6 mm

Giunto di saldatura: giunto circonferenziale a 360°, requisito di aspetto speculare

Processo: Impulso a bassa frequenza 80A, ampiezza di oscillazione 2mm, protezione con argon puro

Risultato: Ra ≤ 0,4 µm, lucidabile direttamente mediante elettrolisi, lotto di 1,2 milioni di pezzi senza necessità di rilavorazione.

5. Qualità e tracciabilità

Certificazione del processo di saldatura TIG ISO 15614-1
Tracciamento online della saldatura ad arco di argon: registrazione in tempo reale di corrente, tensione e velocità, tracciabilità tramite incisione del codice QR
Ogni lotto: primo pezzo: raggi X + stiramento + piegatura, ispezione estetica del 10% per la produzione di massa
Rilevatore di perdite con spettrometro di massa all'elio: tasso di perdita ≤ 1 × 10 ⁻⁶ Pa · m ³/s (involucro in alluminio)
